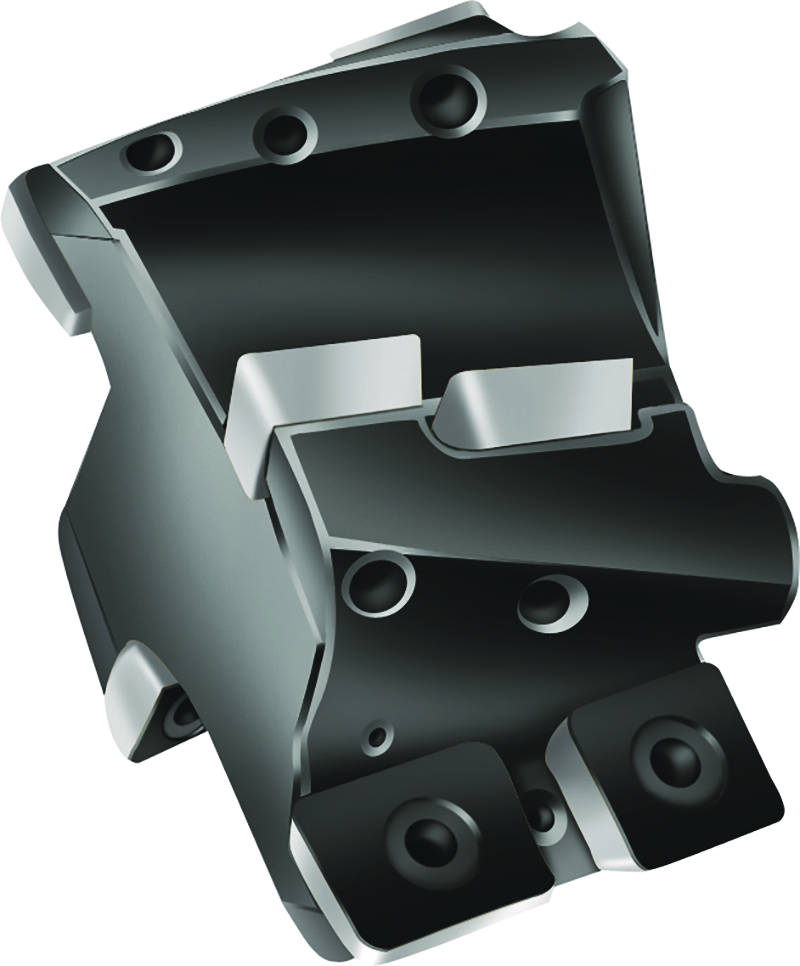

Freză ştiulete cu piesă frontală F2238CE.C.080.Z03.024 5043071
Freză ştiulete cu piesă frontală F2238CE.C • κ=90° • metric • LP .. 1204 .. • Dc=80mm • Z=3
| Producător | Walter |
|---|
| Cod producător | F2238CE.C.080.Z03.024 |
|---|
| Cod articol | 5043071 |
|---|
| EAN | 0440949737 |
|---|
| Tip | Freză ştiulete cu piesă frontală |
|---|
| Greutate netă | 0,514 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 24 mm |
|---|
| Numărul de plăcuţe amovibile – partea frontală (Nr. Plăcuţe) | 3 |
|---|
| Numărul de plăcuţe amovibile – partea circumferențială (Nr. Plăcuţe) | 7 |
|---|
| Diametrul muchiei aşchietoare (Dc) | 80 mm |
|---|
| Unghiul de atac (KAPR) | 90° |
|---|
| Lungimea maximă în consolă (l4) | 24 mm |
|---|
| Codificare sculă (Codificare) | F2238CE.C.080.Z03.024 |
|---|
| Unghi maxim de plonjare (RMPX) | 0° |
|---|
| Plăcuţe amovibile posibile (Tip) | LP .. 150412 .. |
|---|
| Greutatea (Greutate) | 0,51 kg |
|---|
| Numărul de dinţi (Z) | 3 EA |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 80 mm |
|---|
| Diametrul corpului (A3) | 78,15 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 24 mm |
|---|
| Lungime în consolă (B3) | 24 mm |
|---|
| Lungime utilă (B4) | 24 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 24 mm |
|---|
| Masă (greutate) (D7) | 0,514 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 0° |
|---|
| Adâncimea de plonjare, max. (E5) | 1 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 3 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 3 |
|---|
| Number of insert mounting levels (F23) | 2 |
|---|
| Number of inserts per mounting level (F24) | 3 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 3 |
|---|
| Număr de plăcuţe amovibile poziţia B (G15) | 7 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | S |
|---|
| Cutting item type count (G22) | 2 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | F2238CE.C.080.Z03.024 |
|---|
| Codificare produs (J22) | 5186 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$LP1504123R***12 |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
