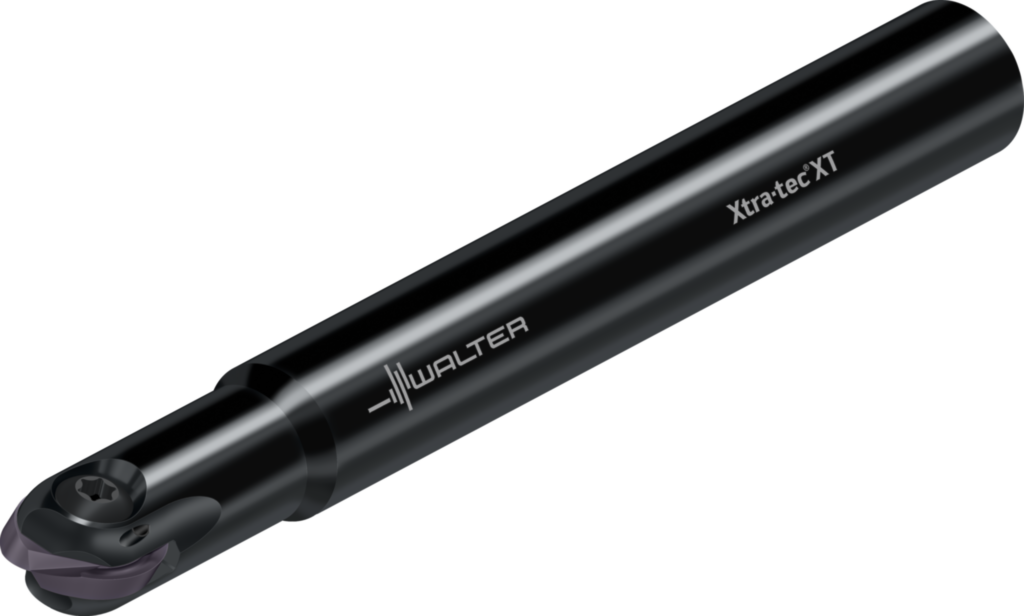

Freză de copiere pentru finisare M5460.009-A13-02-05 8092809
Freză de copiere pentru finisare M5460 • Xtra·tec ® XT • coadă cilindrică • inch • P3 .. 2010 .. • Dc=10mm • Z=2
| Producător | Walter |
|---|
| Cod producător | M5460.009-A13-02-05 |
|---|
| Cod articol | 8092809 |
|---|
| EAN | 0676677727 |
|---|
| Tip | Freză de copiere pentru finisare |
|---|
| Greutate netă | 0,098 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Rentabilitate maximă datorită vitezelor mari de aşchiere şi numărului mai mic de ajustări ulterioare
- Fiabilitate maximă şi calitate înaltă a suprafeţelor datorită evacuării optimizate a aşchiilor
- Precizie şi durabilitate maxime datorită stabilităţii extrem de înalte a muchiilor aşchietoare
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| H – Materiale dure | Aplicație principală |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 1 |
|---|
| Diametrul muchiei aşchietoare (Dc) | 0,375 inch |
|---|
| Diametrul de îmbinare (d1) | 0,5 inch |
|---|
| Lungimea totală (l1) | 5,118 inch |
|---|
| Lungimea maximă în consolă (l4) | 1,307 inch |
|---|
| Codificare sculă (Codificare) | M5460.009-A13-02-05 |
|---|
| Rază (R) | 0,188 inch |
|---|
| Turaţie maximă (RPMX) | 18900 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | P320 . -D09.52 |
|---|
| Greutatea (Greutate) | 0,216 lbs |
|---|
| Numărul de dinţi (Z) | 2 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 9,525 mm |
|---|
| Diametrul corpului (A3) | 8,999 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 5 mm |
|---|
| Lungime în consolă (B3) | 33,2 mm |
|---|
| Lungime utilă (B4) | 30 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 130 mm |
|---|
| Lungime cap (B6) | 29,997 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 127 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 12,7 mm |
|---|
| Lungime coadă (C4) | 45 mm |
|---|
| Tip de freză (D11) | L |
|---|
| Turaţie, maximă (D6) | 18900 1/min |
|---|
| Masă (greutate) (D7) | 0,098 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 2 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 1 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 1 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | S |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | M5460.009-A13-02-05 |
|---|
| Siglă companie (J3) | W |
|---|
