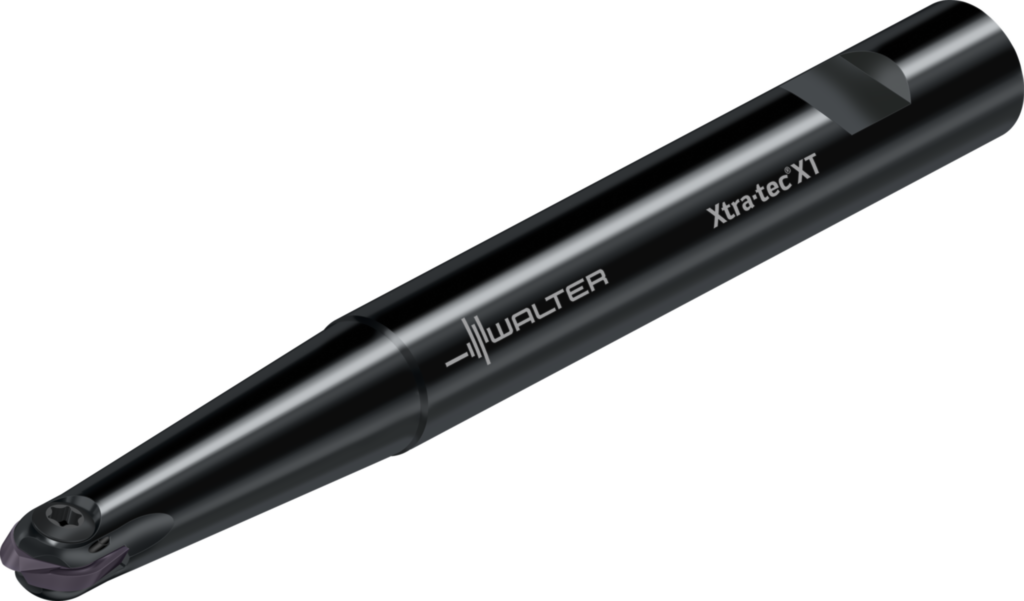

Freză de copiere pentru finisare M5460-016-W20-02-08 8092941
Freză de copiere pentru finisare M5460 • Xtra·tec ® XT • coadă DIN 1835 B • metric • P3 .. 2016 .. • Dc=16mm • Z=2
| Producător | Walter |
|---|
| Cod producător | M5460-016-W20-02-08 |
|---|
| Cod articol | 8092941 |
|---|
| EAN | 0676726727 |
|---|
| Tip | Freză de copiere pentru finisare |
|---|
| Greutate netă | 0,340 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Rentabilitate maximă datorită vitezelor mari de aşchiere şi numărului mai mic de ajustări ulterioare
- Fiabilitate maximă şi calitate înaltă a suprafeţelor datorită evacuării optimizate a aşchiilor
- Precizie şi durabilitate maxime datorită stabilităţii extrem de înalte a muchiilor aşchietoare
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| H – Materiale dure | Aplicație principală |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 1 |
|---|
| Diametrul muchiei aşchietoare (Dc) | 16 mm |
|---|
| Diametrul de îmbinare (d1) | 20 mm |
|---|
| Lungime utilă (l3) | 26 mm |
|---|
| Lungimea totală (l1) | 175 mm |
|---|
| Lungimea maximă în consolă (l4) | 65 mm |
|---|
| Codificare sculă (Codificare) | M5460-016-W20-02-08 |
|---|
| Rază (R) | 8 mm |
|---|
| Turaţie maximă (RPMX) | 15200 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | P320 . -D16 |
|---|
| Greutatea (Greutate) | 0,34 kg |
|---|
| Numărul de dinţi (Z) | 2 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 16 mm |
|---|
| Diametrul corpului (A3) | 14 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 8 mm |
|---|
| Lungime în consolă (B3) | 65 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 175 mm |
|---|
| Lungime cap (B6) | 11,66 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 10 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 200 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 20 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 50 mm |
|---|
| Tip de freză (D11) | L |
|---|
| Turaţie, maximă (D6) | 15200 1/min |
|---|
| Masă (greutate) (D7) | 0,34 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 2 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 1 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 1 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | S |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
|---|
| Execuţia sculei (H4) | S |
|---|
| Standard (J1) | ISO3338-2 |
|---|
