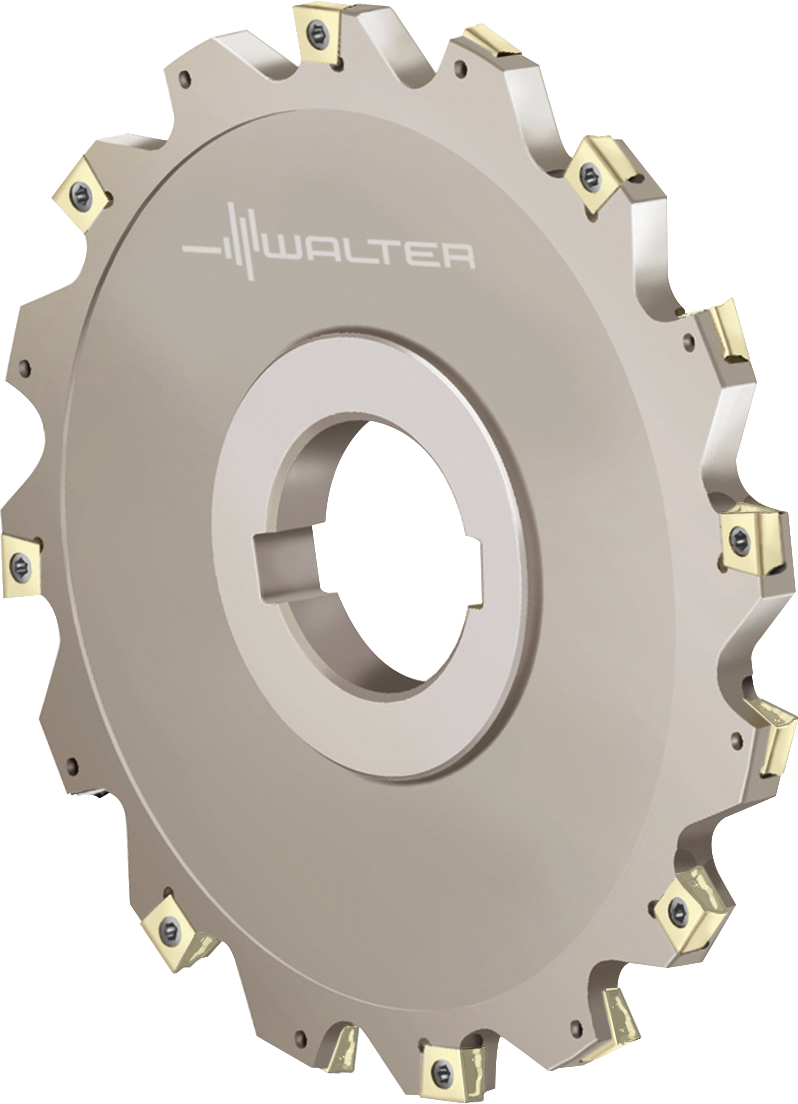

Freză cu disc pentru canelare prin frezare F4153.B27.080.Z04.08 5325249
Freză cu disc pentru canelare prin frezare F4153 • gaură cilindrică canal de pană longitudinal DIN 138 • metric • Dc=80mm • SB=8mm
| Producător | Walter |
|---|
| Cod producător | F4153.B27.080.Z04.08 |
|---|
| Cod articol | 5325249 |
|---|
| EAN | 0582949726 |
|---|
| Tip | Freză cu disc pentru canelare prin frezare |
|---|
| Greutate netă | 0,268 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Volum mare de material aşchiat îndepărtat, chiar şi pe maşini cu putere redusă, datorită aşchierii line pozitive
- Maximum productivity on account of the Tiger·tec ® Silver coatings which can be used universally
- Fiabilitate ridicată datorită plăcuţelor amovibile tangenţiale stabile
- Costuri reduse cu plăcuţele amovibile datorită celor 4 muchii aşchietoare ale plăcuţei
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Adâncime maximă de aşchiere (ae) | 18 mm |
|---|
| Numărul de plăcuţe amovibile – dreapta (Nr. Plăcuţe) | 4 EA |
|---|
| Numărul de plăcuţe amovibile – stânga (Nr. Plăcuţe) | 4 EA |
|---|
| Lăţime de aşchiere (SB) | 8 mm |
|---|
| Diametru de tăiere (Dc) | 80 mm |
|---|
| Diametrul de îmbinare (d1) | 27 mm |
|---|
| Unghiul de atac (KAPR) | 90° |
|---|
| Codificare sculă (Codificare) | F4153.B27.080.Z04.08 |
|---|
| Turaţie maximă (RPMX) | 9300 r/min |
|---|
| Plăcuţe amovibile posibile – dreapta (Tip) | LN . U080404 |
|---|
| Plăcuţe amovibile posibile – stânga (Tip) | LN . U080404 |
|---|
| Greutatea (Greutate) | 0,27 kg |
|---|
| Numărul de dinţi (Z) | 4 EA |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 80 mm |
|---|
| Diametrul butucului (A4) | 42 mm |
|---|
| Lăţime minimă de aşchiere (B11) | 8 mm |
|---|
| Lăţime maximă de aşchiere (B12) | 8 mm |
|---|
| Adâncime de aşchiere (B2) | 18 mm |
|---|
| Lungime în consolă (B3) | 10 mm |
|---|
| Lungime utilă (B4) | 10 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 12 mm |
|---|
| Lungime funcţională (B71) | 10 mm |
|---|
| Coadă, pe partea maşinii (C11) | FDA |
|---|
| Formă adaptor, pe partea maşinii (C12) | 22 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 0 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 270 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 27 mm |
|---|
| Tip de freză (D11) | F |
|---|
| Ajustabilitate (D4) | 0 |
|---|
| Turaţie, maximă (D6) | 9300 1/min |
|---|
| Masă (greutate) (D7) | 0,268 kg |
|---|
| Sensul de aşchiere (F1) | N |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 4 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 4 |
|---|
| Number of insert mounting levels (F23) | 2 |
|---|
| Number of inserts per mounting level (F24) | 4 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 8 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | S |
|---|
| Cutting item type count (G22) | 2 |
|---|
