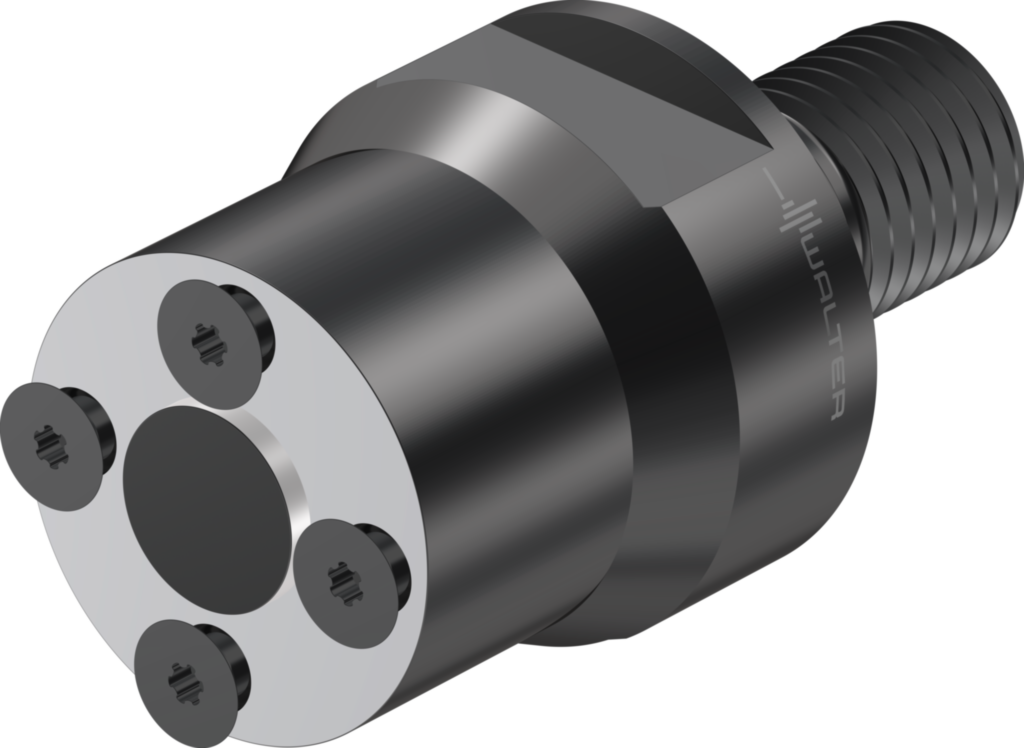

Element intermediar AA766-T45-G16-050 6682461
Element intermediar AA766 • ScrewFit • metric
| Producător | Walter |
|---|
| Cod producător | AA766-T45-G16-050 |
|---|
| Cod articol | 6682461 |
|---|
| EAN | 0763422851 |
|---|
| Tip | Element intermediar |
|---|
| Greutate netă | 0,568 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Diametrul corpului (d12) | 38 mm |
|---|
| Lungimea funcţională (l4) | 47,3 mm |
|---|
| Lungimea totală (l1) | 49,5 mm |
|---|
| Codificare sculă (Codificare) | AA766-T45-G16-050 |
|---|
| Greutatea (Greutate) | 0,57 kg |
|---|
| Codul dimensiunii de îmbinare (d1) | T45 |
|---|
| Diametrul gulerului (A4) | 45 mm |
|---|
| Lungime diametru exterior 1 (B1) | 23,3 mm |
|---|
| Lungime în consolă (B3) | 20 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 49,5 mm |
|---|
| Lungime funcţională (B71) | 47,3 mm |
|---|
| Coadă, pe partea maşinii (C11) | SAW |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Mărime nominală filet adaptor, pe partea maşinii (C13) | M20 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 8 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 450 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 45 mm |
|---|
| Turaţie, maximă (D6) | 4000 1/min |
|---|
| Masă (greutate) (D7) | 0,568 kg |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Număr articol (J21) | AA766-T45-G16-050 |
|---|
| Codificare produs (J22) | 952 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | SAW01C0450$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
