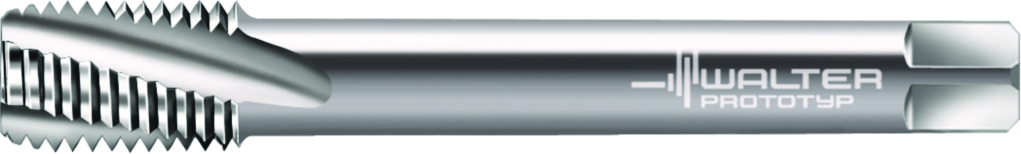

Tarozi din carbură metalică pentru maşini 804601-M12 5079770
Tarozi din carbură metalică pentru maşini • Paradur ® N • ≤3,5xD • M/6H • DIN 376 • right hand flute 15° • adecvat pentru găuri înfundate • M 12 • P=1,75mm
Producător
Walter Prototyp
Cod producător
804601-M12
Cod articol
5079770
EAN
4042446043599
Tip
Tarozi din carbură metalică pentru maşini
Greutate netă
0,104 kg
Disponibilitate
Unelte standard pe stoc
Domenii de aplicare (ISO)
K – Fontă
Aplicație principală
N – Metale neferoase
Aplicație principală
O – Alte materiale
Aplicație secundară
Date tehnice
Diametrul de îmbinare (d1)
9 mm
Lungimea funcţională (l1)
110 mm
lungime pătrat de antrenare (l9)
10 mm
Lungime utilă (l3)
83 mm
Numărul de canale (N)
3
Codificare sculă (Codificare)
804601
Premachined hole diameter (PHD)
10,2 mm
Tap chamfer length (TCL)
4,91 mm
Dimensiunea filetului (DN)
M 12
Lungimea firului (Lc)
23 mm
Pasul filetului (P)
1,75 mm
Lăţimea de prindere (Lăţimea de prindere)
7 mm
Tip de filet (A1)
M
Diametrul nominal al filetului, metric (A21)
12 mm
Codificare filet, exterior (A25)
M 12
Clasă de toleranţă a filetului (A5)
6H
Diametru con de atac (A6)
10,16 mm
Lungimea filetului (B1)
23 mm
Cantitate rezerve de reascuţire (B3)
112,78 mm
Lungimea conului de atac (B4)
4,91 mm
Lungimea canalului de prindere (B8)
36 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
1
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
90
Diametru de prindere, pe partea maşinii (C3)
9 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
