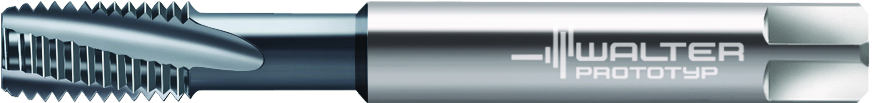

Tarozi din carbură metalică pentru maşini 8041056-M10 5827980
Tarozi din carbură metalică pentru maşini • Paradur ® HSC • ≤2xD • M/6HX • DIN 371 • right hand flute 15° • adecvat pentru găuri înfundate • TICN • M 10 • P=1,5mm
Producător
Walter Prototyp
Cod producător
8041056-M10
Cod articol
5827980
EAN
4042446194239
Tip
Tarozi din carbură metalică pentru maşini
Greutate netă
0,088 kg
Disponibilitate
Unelte standard pe stoc
Domenii de aplicare (ISO)
P – Oțel
Aplicație principală
K – Fontă
Aplicație principală
H – Materiale dure
Aplicație principală
Date tehnice
Diametrul de îmbinare (d1)
10 mm
Lungimea funcţională (l1)
100 mm
lungime pătrat de antrenare (l9)
11 mm
Lungime utilă (l3)
39 mm
Numărul de canale (N)
3
Codificare sculă (Codificare)
8041056
Premachined hole diameter (PHD)
8,5 mm
Tap chamfer length (TCL)
4,2 mm
Dimensiunea filetului (DN)
M 10
Lungimea firului (Lc)
25 mm
Pasul filetului (P)
1,5 mm
Lăţimea de prindere (Lăţimea de prindere)
8 mm
Tip de filet (A1)
M
Diametrul nominal al filetului, metric (A21)
10 mm
Codificare filet, exterior (A25)
M 10
Clasă de toleranţă a filetului (A5)
6HX
Diametru con de atac (A6)
8,43 mm
Diametrul gâtului (A9)
7,98 mm
Lungimea filetului (B1)
25 mm
Cantitate rezerve de reascuţire (B3)
102,78 mm
Lungimea conului de atac (B4)
4,2 mm
Lungimea canalului de prindere (B8)
35 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
1
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
100
Diametru de prindere, pe partea maşinii (C3)
10 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
