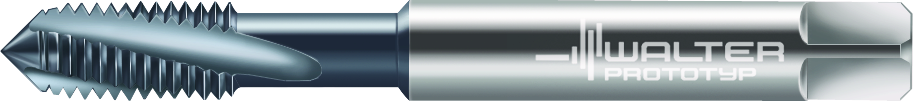

Tarozi din carbură metalică pentru maşini 8041006-M4 5079754
Tarozi din carbură metalică pentru maşini • Paradur ® N • ≤1,5xD • M/6H • ~DIN 371 • right hand flute 15° • adecvat pentru găuri înfundate • TICN • M 4 • P=0,7mm
Producător
Walter Prototyp
Cod producător
8041006-M4
Cod articol
5079754
EAN
4042446043360
Tip
Tarozi din carbură metalică pentru maşini
Greutate netă
0,015 kg
Disponibilitate
Unelte standard pe stoc
Domenii de aplicare (ISO)
P – Oțel
Aplicație principală
K – Fontă
Aplicație principală
N – Metale neferoase
Aplicație principală
O – Alte materiale
Aplicație secundară
Date tehnice
Diametrul de îmbinare (d1)
4,5 mm
Lungimea funcţională (l1)
63 mm
lungime pătrat de antrenare (l9)
6 mm
Lungime utilă (l3)
13 mm
Numărul de canale (N)
3
Codificare sculă (Codificare)
8041006
Premachined hole diameter (PHD)
3,3 mm
Tap chamfer length (TCL)
1,75 mm
Dimensiunea filetului (DN)
M 4
Lungimea firului (Lc)
13 mm
Pasul filetului (P)
0,7 mm
Lăţimea de prindere (Lăţimea de prindere)
3,4 mm
Tip de filet (A1)
M
Diametrul nominal al filetului, metric (A21)
4 mm
Codificare filet, exterior (A25)
M 4
Clasă de toleranţă a filetului (A5)
6H
Diametru con de atac (A6)
3,27 mm
Lungimea filetului (B1)
13 mm
Cantitate rezerve de reascuţire (B3)
64,65 mm
Lungimea conului de atac (B4)
1,75 mm
Lungimea canalului de prindere (B8)
22 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
45
Diametru de prindere, pe partea maşinii (C3)
4,5 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
