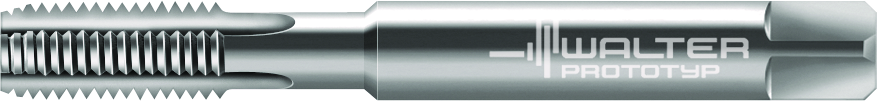

Tarozi din carbură metalică pentru maşini 803141-M5 5079719
Tarozi din carbură metalică pentru maşini • Paradur ® GG • ≤3,5xD • M/6HX • DIN 371 • neutral (straight) flute 0° • adecvat pentru găuri înfundate • M 5 • P=0,8mm
| Producător | Walter Prototyp |
|---|
| Cod producător | 803141-M5 |
|---|
| Cod articol | 5079719 |
|---|
| EAN | 4042446043032 |
|---|
| Tip | Tarozi din carbură metalică pentru maşini |
|---|
| Greutate netă | 0,028 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 6 mm |
|---|
| Lungimea funcţională (l1) | 70 mm |
|---|
| lungime pătrat de antrenare (l9) | 8 mm |
|---|
| Lungime utilă (l3) | 16 mm |
|---|
| Numărul de canale (N) | 4 |
|---|
| Codificare sculă (Codificare) | 803141 |
|---|
| Premachined hole diameter (PHD) | 4,2 mm |
|---|
| Tap chamfer length (TCL) | 2 mm |
|---|
| Dimensiunea filetului (DN) | M 5 |
|---|
| Lungimea firului (Lc) | 16 mm |
|---|
| Pasul filetului (P) | 0,8 mm |
|---|
| Lăţimea de prindere (Lăţimea de prindere) | 4,9 mm |
|---|
| Tip de filet (A1) | M |
|---|
| Diametrul nominal al filetului, metric (A21) | 5 mm |
|---|
| Codificare filet, exterior (A25) | M 5 |
|---|
| Clasă de toleranţă a filetului (A5) | 6HX |
|---|
| Diametru con de atac (A6) | 4,16 mm |
|---|
| Lungimea filetului (B1) | 16 mm |
|---|
| Cantitate rezerve de reascuţire (B3) | 72,1 mm |
|---|
| Lungimea conului de atac (B4) | 2 mm |
|---|
| Lungimea canalului de prindere (B8) | 27 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 21 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 60 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 6 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 27 mm |
|---|
| Număr de muchii aşchietoare (D1) | 4 |
|---|
| Sens elice (D2) | N |
|---|
| Unghiul elicei (D3) | 0° |
|---|
| Masă (greutate) (D7) | 0,028 kg |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Tipul de sculă (G21) | 1 |
|---|
| Formă de con de atac (G3) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Denumire sort de la producător (H3) | UNBESCHICH |
|---|
| Execuţia sculei (H4) | H |
|---|
