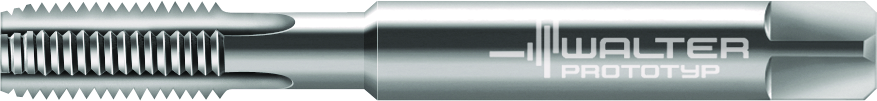

Tarozi din carbură metalică pentru maşini 8031310-M10 5115680
Tarozi din carbură metalică pentru maşini • Paradur ® Engine • ≤3xD • M/6HX • ~DIN 371 L • neutral (straight) flute 0° • adecvat pentru găuri înfundate • M 10 • P=1,5mm
| Producător | Walter Prototyp |
|---|
| Cod producător | 8031310-M10 |
|---|
| Cod articol | 5115680 |
|---|
| EAN | 4042446134204 |
|---|
| Tip | Tarozi din carbură metalică pentru maşini |
|---|
| Greutate netă | 0,145 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 10 mm |
|---|
| Lungimea funcţională (l1) | 140 mm |
|---|
| lungime pătrat de antrenare (l9) | 11 mm |
|---|
| Lungime utilă (l3) | 39 mm |
|---|
| Numărul de canale (N) | 3 |
|---|
| Codificare sculă (Codificare) | 8031310 |
|---|
| Premachined hole diameter (PHD) | 8,5 mm |
|---|
| Tap chamfer length (TCL) | 2,63 mm |
|---|
| Dimensiunea filetului (DN) | M 10 |
|---|
| Lungimea firului (Lc) | 20 mm |
|---|
| Pasul filetului (P) | 1,5 mm |
|---|
| Lăţimea de prindere (Lăţimea de prindere) | 8 mm |
|---|
| Tip de filet (A1) | M |
|---|
| Diametrul nominal al filetului, metric (A21) | 10 mm |
|---|
| Codificare filet, exterior (A25) | M 10 |
|---|
| Clasă de toleranţă a filetului (A5) | 6HX |
|---|
| Diametru con de atac (A6) | 8,43 mm |
|---|
| Diametrul gâtului (A9) | 7,98 mm |
|---|
| Lungimea filetului (B1) | 20 mm |
|---|
| Cantitate rezerve de reascuţire (B3) | 142,78 mm |
|---|
| Lungimea conului de atac (B4) | 2,63 mm |
|---|
| Lungimea canalului de prindere (B8) | 37 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 21 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 100 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 10 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 30 mm |
|---|
| Număr de muchii aşchietoare (D1) | 3 |
|---|
| Sens elice (D2) | N |
|---|
| Unghiul elicei (D3) | 0° |
|---|
| Masă (greutate) (D7) | 0,145 kg |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Tipul de sculă (G21) | 1 |
|---|
| Formă de con de atac (G3) | E |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Denumire sort de la producător (H3) | UNBESCHICH |
|---|
