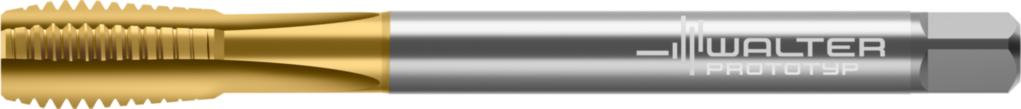

Tarozi din HSS-E pentru maşini TC130-UNC5/8-L1-WY80AA 8237495
Tarozi din HSS-E pentru maşini TC130 • Supreme • ≤3,5xD • UNC/2B • DIN 2184-1 • neutral (straight) flute 0° • adecvat pentru găuri înfundate • WY80AA • UNC 5/8-11 • P=11
| Producător | Walter Prototyp |
|---|
| Cod producător | TC130-UNC5/8-L1-WY80AA |
|---|
| Cod articol | 8237495 |
|---|
| EAN | 4063464422166 |
|---|
| Tip | Tarozi din HSS-E pentru maşini |
|---|
| Greutate netă | 0,073 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Durabilitate şi fiabilitate ridicate
- Avantaj competitiv datorită geometriei noi, în curs de brevetare
- Ideal pentru contururi de interferenţă sau filetări adânci
- Cea mai înaltă calitate a filetului datorită acoperirii inovatoare
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 12 mm |
|---|
| Lungimea funcţională (l1) | 110 mm |
|---|
| lungime pătrat de antrenare (l9) | 12 mm |
|---|
| Lungime utilă (l3) | 68 mm |
|---|
| Numărul de canale (N) | 3 |
|---|
| Codificare sculă (Codificare) | TC130-UNC5/8-L1-WY80AA |
|---|
| Premachined hole diameter (PHD) | 13,5 mm |
|---|
| Tap chamfer length (TCL) | 6,46 mm |
|---|
| Dimensiunea filetului (DN) | 15,875 mm |
|---|
| Lungimea firului (Lc) | 25 mm |
|---|
| Tip de filet (A1) | UNC |
|---|
| Diametrul nominal al filetului, metric (A21) | 15,875 mm |
|---|
| Diametrul nominal al filetului, inch (A22) | 0,625 inch |
|---|
| Diametru nominal filet (ca valoare fracţională) (A24) | 5/8 inch |
|---|
| Codificare filet, exterior (A25) | UNC 5/8-11 |
|---|
| Număr de spire de filet per inch (A4) | 11 |
|---|
| Clasă de toleranţă a filetului (A5) | 2B |
|---|
| Diametru con de atac (A6) | 13,45 mm |
|---|
| Diametrul gâtului (A9) | 11,7 mm |
|---|
| Lungimea filetului (B1) | 25 mm |
|---|
| Cantitate rezerve de reascuţire (B3) | 110 mm |
|---|
| Lungimea conului de atac (B4) | 6,46 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 21 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 120 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 12 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h9 |
|---|
| Lungime coadă (C4) | 33 mm |
|---|
| Număr de muchii aşchietoare (D1) | 3 |
|---|
| Sens elice (D2) | N |
|---|
| Unghiul elicei (D3) | 0° |
|---|
| Masă (greutate) (D7) | 0,073 kg |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Tipul de sculă (G21) | 1 |
|---|
| Formă de con de atac (G3) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Denumire sort de la producător (H3) | WY80AA |
|---|
