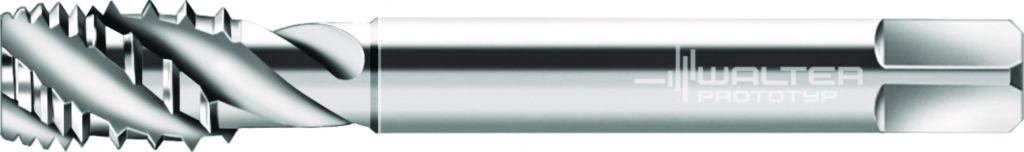

Tarozi din HSS-E pentru maşini • Paradur ® X·pert P AZ • ≤3xD • M/6H • DIN 376 • right hand flute 45° • adecvat pentru găuri înfundate • M 12 • P=1,75mm
Producător
Walter Prototyp
Cod producător
P40569-M12
Cod articol
6244827
EAN
4042446239626
Tip
Tarozi din HSS-E pentru maşini
Greutate netă
0,056 kg
Disponibilitate
Unelte standard pe stoc
Avantaje
Formare proeminentă a aşchiilor datorită spiralei de 45°
Calitate foarte bună a suprafeţei datorită unghiului de degajare mare
Fără retezări în materiale moi datorită autoghidării optime facilitate de unghiul de aşezare mic al flancurilor
Rentabil la mărimi de loturi mici şi medii
Domenii de aplicare (ISO)
P – Oțel
Aplicație principală
N – Metale neferoase
Aplicație secundară
O – Alte materiale
Aplicație secundară
Date tehnice
Diametrul de îmbinare (d1)
9 mm
Lungimea funcţională (l1)
110 mm
lungime pătrat de antrenare (l9)
10 mm
Lungime utilă (l3)
83 mm
Numărul de canale (N)
3
Codificare sculă (Codificare)
P40569-M12
Premachined hole diameter (PHD)
10,2 mm
Tap chamfer length (TCL)
4,47 mm
Dimensiunea filetului (DN)
M 12
Lungimea firului (Lc)
16 mm
Pasul filetului (P)
1,75 mm
Lăţimea de prindere (Lăţimea de prindere)
7 mm
Tip de filet (A1)
M
Diametrul nominal al filetului, metric (A21)
12 mm
Codificare filet, exterior (A25)
M 12
Clasă de toleranţă a filetului (A5)
6H
Diametru con de atac (A6)
10,16 mm
Diametrul gâtului (A9)
8,7 mm
Lungimea filetului (B1)
16 mm
Cantitate rezerve de reascuţire (B3)
110 mm
Lungimea conului de atac (B4)
4,47 mm
Lungimea canalului de prindere (B8)
41 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
90
Diametru de prindere, pe partea maşinii (C3)
9 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
