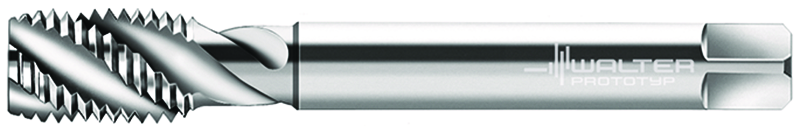

Tarozi din HSS-E pentru maşini P24569-G3/8 6244788
Tarozi din HSS-E pentru maşini • Paradur ® X·pert P • ≤3xD • G/NORMAL • DIN 5156 • right hand flute 40° • adecvat pentru găuri înfundate • G 3/8-19 • P=19
Producător
Walter Prototyp
Cod producător
P24569-G3/8
Cod articol
6244788
EAN
4042446239237
Tip
Tarozi din HSS-E pentru maşini
Greutate netă
0,077 kg
Disponibilitate
Unelte standard pe stoc
Avantaje
Formare proeminentă a aşchiilor datorită spiralei de 45°
Calitate foarte bună a suprafeţei datorită unghiului de degajare mare
Fără retezări în materiale moi datorită autoghidării optime facilitate de unghiul de aşezare mic al flancurilor
Rentabil la mărimi de loturi mici şi medii
Domenii de aplicare (ISO)
P – Oțel
Aplicație principală
N – Metale neferoase
Aplicație secundară
O – Alte materiale
Aplicație secundară
Date tehnice
Diametrul de îmbinare (d1)
12 mm
Lungimea funcţională (l1)
100 mm
lungime pătrat de antrenare (l9)
12 mm
Lungime utilă (l3)
58 mm
Numărul de canale (N)
4
Codificare sculă (Codificare)
P24569-G3/8
Premachined hole diameter (PHD)
15,25 mm
Tap chamfer length (TCL)
3,74 mm
Dimensiunea filetului (DN)
16,662 mm
Lungimea firului (Lc)
15 mm
Paşi pe ţol (Paşi pe ţol)
19
Lăţimea de prindere (Lăţimea de prindere)
9 mm
Tip de filet (A1)
G
Diametrul nominal al filetului, metric (A21)
16,662 mm
Diametrul nominal al filetului, inch (A22)
0,656 inch
Diametru nominal filet (ca valoare fracţională) (A24)
3/8 inch
Codificare filet, exterior (A25)
G 3/8-19
Număr de spire de filet per inch (A4)
19
Clasă de toleranţă a filetului (A5)
NORMAL
Diametru con de atac (A6)
15,12 mm
Diametrul gâtului (A9)
11,7 mm
Lungimea filetului (B1)
15 mm
Cantitate rezerve de reascuţire (B3)
100 mm
Lungimea conului de atac (B4)
3,74 mm
Lungimea canalului de prindere (B8)
43 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
120
Diametru de prindere, pe partea maşinii (C3)
12 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
