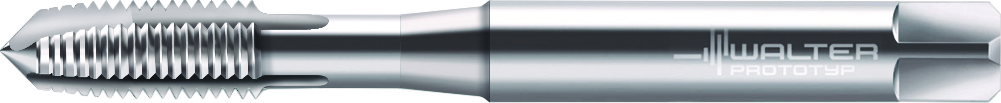

Tarozi din HSS-E pentru maşini P22210-UNC4 6149423
Tarozi din HSS-E pentru maşini • Prototex ® X·pert P • ≤3xD • UNC/2B • DIN 2184-1 • adecvat pentru găuri străpunse • UNC #4-40 • P=40
| Producător | Walter Prototyp |
|---|
| Cod producător | P22210-UNC4 |
|---|
| Cod articol | 6149423 |
|---|
| EAN | 4042446227685 |
|---|
| Tip | Tarozi din HSS-E pentru maşini |
|---|
| Greutate netă | 0,005 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Fiabilitate ridicată la materiale cu aşchii lungi până la 1000 N/mm 2
- Autoghidare perfectă prin 7 paşi de filet compleţi
- Gamă completă de dimensiuni şi toleranţe
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 3,5 mm |
|---|
| Lungimea funcţională (l1) | 56 mm |
|---|
| lungime pătrat de antrenare (l9) | 6 mm |
|---|
| Lungime utilă (l3) | 18 mm |
|---|
| Numărul de canale (N) | 2 |
|---|
| Codificare sculă (Codificare) | P22210-UNC4 |
|---|
| Premachined hole diameter (PHD) | 2,35 mm |
|---|
| Tap chamfer length (TCL) | 2,86 mm |
|---|
| Dimensiunea filetului (DN) | 2,845 mm |
|---|
| Lungimea firului (Lc) | 9 mm |
|---|
| Lăţimea de prindere (Lăţimea de prindere) | 2,7 mm |
|---|
| Tip de filet (A1) | UNC |
|---|
| Diametrul nominal al filetului, metric (A21) | 2,845 mm |
|---|
| Diametrul nominal al filetului, inch (A22) | 0,112 inch |
|---|
| Număr de filete (A23) | 4 |
|---|
| Codificare filet, exterior (A25) | UNC #4-40 |
|---|
| Număr de spire de filet per inch (A4) | 40 |
|---|
| Clasă de toleranţă a filetului (A5) | 2B |
|---|
| Diametru con de atac (A6) | 2,18 mm |
|---|
| Diametrul gâtului (A9) | 2,01 mm |
|---|
| Lungimea filetului (B1) | 9 mm |
|---|
| Cantitate rezerve de reascuţire (B3) | 57,1 mm |
|---|
| Lungimea conului de atac (B4) | 2,86 mm |
|---|
| Lungimea canalului de prindere (B8) | 16,6 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 21 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 35 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 3,5 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h9 |
|---|
| Lungime coadă (C4) | 21 mm |
|---|
| Număr de muchii aşchietoare (D1) | 2 |
|---|
| Sens elice (D2) | N |
|---|
| Unghiul elicei (D3) | 0° |
|---|
| Masă (greutate) (D7) | 0,005 kg |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Tipul de sculă (G21) | 1 |
|---|
| Formă de con de atac (G3) | B |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
