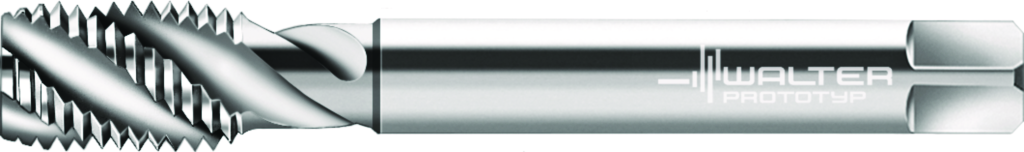

Tarozi din HSS-E pentru maşini P215599-EGM16X1.5 6244610
Tarozi din HSS-E pentru maşini • Paradur ® X·pert P • ≤3xD • EGMF/6HMOD • DIN 40435 • right hand flute 45° • adecvat pentru găuri înfundate • EGMF 16x1.5 • P=1,5mm
Producător
Walter Prototyp
Cod producător
P215599-EGM16X1.5
Cod articol
6244610
EAN
4042446237455
Tip
Tarozi din HSS-E pentru maşini
Greutate netă
0,118 kg
Disponibilitate
Unelte standard pe stoc
Avantaje
Formare proeminentă a aşchiilor datorită spiralei de 45°
Calitate foarte bună a suprafeţei datorită unghiului de degajare mare
Fără retezări în materiale moi datorită autoghidării optime facilitate de unghiul de aşezare mic al flancurilor
Rentabil la mărimi de loturi mici şi medii
Domenii de aplicare (ISO)
P – Oțel
Aplicație principală
N – Metale neferoase
Aplicație secundară
O – Alte materiale
Aplicație secundară
Date tehnice
Diametrul de îmbinare (d1)
14 mm
Lungimea funcţională (l1)
110 mm
lungime pătrat de antrenare (l9)
14 mm
Lungime utilă (l3)
66 mm
Numărul de canale (N)
4
Codificare sculă (Codificare)
P215599-EGM16X1.5
Premachined hole diameter (PHD)
16,5 mm
Tap chamfer length (TCL)
4,2 mm
Dimensiunea filetului (DN)
EGMF 16x1.5
Lungimea firului (Lc)
17 mm
Pasul filetului (P)
1,5 mm
Lăţimea de prindere (Lăţimea de prindere)
11 mm
Tip de filet (A1)
EGMF
Diametrul nominal al filetului, metric (A21)
17,949 mm
Codificare filet, exterior (A25)
EGMF 16x1.5
Clasă de toleranţă a filetului (A5)
6HMOD
Diametru con de atac (A6)
16,3 mm
Diametrul gâtului (A9)
13,7 mm
Lungimea filetului (B1)
17 mm
Cantitate rezerve de reascuţire (B3)
110 mm
Lungimea conului de atac (B4)
4,2 mm
Lungimea canalului de prindere (B8)
53 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
140
Diametru de prindere, pe partea maşinii (C3)
14 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
