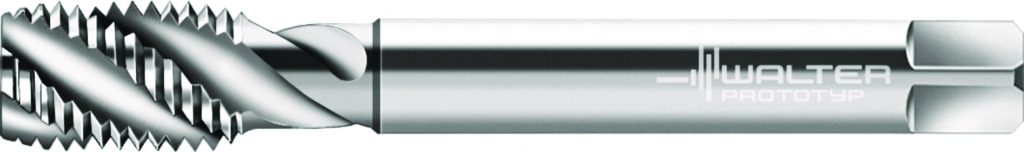

Tarozi din HSS-E pentru maşini P205599-EGM20 6244518
Tarozi din HSS-E pentru maşini • Paradur ® X·pert P • ≤3xD • EGM/6HMOD • DIN 40435 • right hand flute 45° • adecvat pentru găuri înfundate • EGM 20 • P=2,5mm
Producător
Walter Prototyp
Cod producător
P205599-EGM20
Cod articol
6244518
EAN
4042446236533
Tip
Tarozi din HSS-E pentru maşini
Greutate netă
0,291 kg
Disponibilitate
Unelte standard pe stoc
Avantaje
Formare proeminentă a aşchiilor datorită spiralei de 45°
Calitate foarte bună a suprafeţei datorită unghiului de degajare mare
Fără retezări în materiale moi datorită autoghidării optime facilitate de unghiul de aşezare mic al flancurilor
Rentabil la mărimi de loturi mici şi medii
Domenii de aplicare (ISO)
P – Oțel
Aplicație principală
N – Metale neferoase
Aplicație secundară
O – Alte materiale
Aplicație secundară
Date tehnice
Diametrul de îmbinare (d1)
18 mm
Lungimea funcţională (l1)
160 mm
lungime pătrat de antrenare (l9)
17 mm
Lungime utilă (l3)
113 mm
Numărul de canale (N)
4
Codificare sculă (Codificare)
P205599-EGM20
Premachined hole diameter (PHD)
20,8 mm
Tap chamfer length (TCL)
7 mm
Dimensiunea filetului (DN)
EGM 20
Lungimea firului (Lc)
25 mm
Pasul filetului (P)
2,5 mm
Lăţimea de prindere (Lăţimea de prindere)
14,5 mm
Tip de filet (A1)
EGM
Diametrul nominal al filetului, metric (A21)
23,248 mm
Codificare filet, exterior (A25)
EGM 20
Clasă de toleranţă a filetului (A5)
6HMOD
Diametru con de atac (A6)
20,5 mm
Diametrul gâtului (A9)
17,7 mm
Lungimea filetului (B1)
25 mm
Cantitate rezerve de reascuţire (B3)
160 mm
Lungimea conului de atac (B4)
7 mm
Lungimea canalului de prindere (B8)
77 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
180
Diametru de prindere, pe partea maşinii (C3)
18 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
