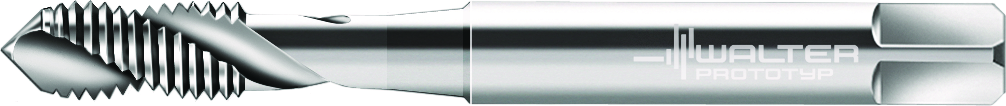

Tarozi din HSS-E pentru maşini N235069-EGUNF1/4 6476144
Tarozi din HSS-E pentru maşini • Paradur ® X·pert N • ≤3xD • EGUNF/3B • DIN 2184-1 • right hand flute 35° • adecvat pentru găuri înfundate • EGUNF 1/4-28 • P=28
Producător
Walter Prototyp
Cod producător
N235069-EGUNF1/4
Cod articol
6476144
EAN
4042446248628
Tip
Tarozi din HSS-E pentru maşini
Greutate netă
0,026 kg
Disponibilitate
Unelte standard pe stoc
Domenii de aplicare (ISO)
N – Metale neferoase
Aplicație principală
S – Superaliaje și titan
Aplicație secundară
O – Alte materiale
Aplicație secundară
Date tehnice
Diametrul de îmbinare (d1)
8 mm
Lungimea funcţională (l1)
90 mm
lungime pătrat de antrenare (l9)
9 mm
Lungime utilă (l3)
35 mm
Numărul de canale (N)
3
Codificare sculă (Codificare)
N235069-EGUNF1/4
Premachined hole diameter (PHD)
6,6 mm
Tap chamfer length (TCL)
2,54 mm
Dimensiunea filetului (DN)
7,528 mm
Lungimea firului (Lc)
12 mm
Lăţimea de prindere (Lăţimea de prindere)
6,2 mm
Tip de filet (A1)
EGUNF
Diametrul nominal al filetului, metric (A21)
7,528 mm
Diametrul nominal al filetului, inch (A22)
0,2964 inch
Diametru nominal filet (ca valoare fracţională) (A24)
1/4 inch
Codificare filet, exterior (A25)
EGUNF 1/4-28
Număr de spire de filet per inch (A4)
28
Clasă de toleranţă a filetului (A5)
3B
Diametru con de atac (A6)
6,53 mm
Diametrul gâtului (A9)
6 mm
Lungimea filetului (B1)
12 mm
Cantitate rezerve de reascuţire (B3)
91,55 mm
Lungimea conului de atac (B4)
2,54 mm
Lungimea canalului de prindere (B8)
30 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
80
Diametru de prindere, pe partea maşinii (C3)
8 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
