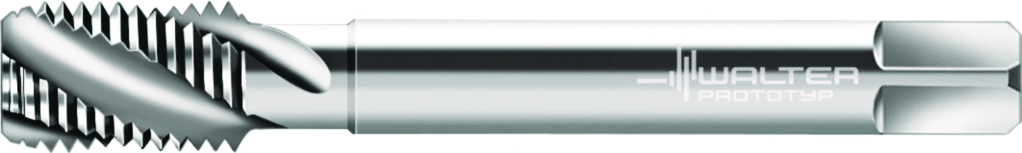

Tarozi din HSS-E pentru maşini N21566-M14X1.5 6476117
Tarozi din HSS-E pentru maşini • Paradur ® X·pert N • ≤3xD • MF/6H • DIN 374 • right hand flute 35° • adecvat pentru găuri înfundate • MF 14x1.5 • P=1,5mm
Producător
Walter Prototyp
Cod producător
N21566-M14X1.5
Cod articol
6476117
EAN
4042446248352
Tip
Tarozi din HSS-E pentru maşini
Greutate netă
0,068 kg
Disponibilitate
Unelte standard pe stoc
Avantaje
Execuţie economică a filetelor la mărimi de loturi mici şi medii
Fiabilitate mare datorită formării foarte bune a aşchiilor, datorită suprafeţei polizate
Nicio retezare în materiale moi
Domenii de aplicare (ISO)
N – Metale neferoase
Aplicație principală
S – Superaliaje și titan
Aplicație secundară
O – Alte materiale
Aplicație secundară
Date tehnice
Diametrul de îmbinare (d1)
11 mm
Lungimea funcţională (l1)
100 mm
lungime pătrat de antrenare (l9)
12 mm
Lungime utilă (l3)
71 mm
Numărul de canale (N)
3
Codificare sculă (Codificare)
N21566-M14X1.5
Premachined hole diameter (PHD)
12,5 mm
Tap chamfer length (TCL)
4,2 mm
Dimensiunea filetului (DN)
MF 14x1.5
Lungimea firului (Lc)
15 mm
Pasul filetului (P)
1,5 mm
Lăţimea de prindere (Lăţimea de prindere)
9 mm
Tip de filet (A1)
MF
Diametrul nominal al filetului, metric (A21)
14 mm
Codificare filet, exterior (A25)
MF 14x1.5
Clasă de toleranţă a filetului (A5)
6H
Diametru con de atac (A6)
12,43 mm
Diametrul gâtului (A9)
10,7 mm
Lungimea filetului (B1)
15 mm
Cantitate rezerve de reascuţire (B3)
100 mm
Lungimea conului de atac (B4)
4,2 mm
Lungimea canalului de prindere (B8)
42 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
110
Diametru de prindere, pe partea maşinii (C3)
11 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
