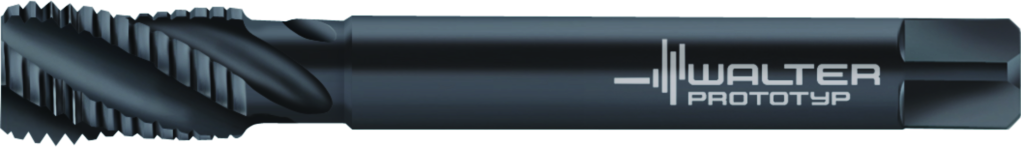

Tarozi din HSS-E pentru maşini M225632-UN1.1/2 6149965
Tarozi din HSS-E pentru maşini • Paradur ® X·pert M • ≤2,5xD • UN/2B • DIN 2184-1 • right hand flute 40° • adecvat pentru găuri înfundate • VAP • UN 1.1/2-8 • P=8
Producător
Walter Prototyp
Cod producător
M225632-UN1.1/2
Cod articol
6149965
EAN
4042446232009
Tip
Tarozi din HSS-E pentru maşini
Greutate netă
0,937 kg
Disponibilitate
Unelte standard pe stoc
Avantaje
Gamă completă de dimensiuni şi toleranţe
Formare proeminentă a aşchiilor datorită spiralei de 40°
Calitate remarcabilă a filetului chiar şi după multiple utilizări datorită miezului îngroşat
Tarozi speciali pentru materiale inoxidabile, cu tendinţă de lipire
Domenii de aplicare (ISO)
P – Oțel
Aplicație secundară
M – Oțel inoxidabil
Aplicație principală
Date tehnice
Diametrul de îmbinare (d1)
28 mm
Lungimea funcţională (l1)
200 mm
lungime pătrat de antrenare (l9)
25 mm
Numărul de canale (N)
5
Codificare sculă (Codificare)
M225632-UN1.1/2
Premachined hole diameter (PHD)
35 mm
Tap chamfer length (TCL)
8,89 mm
Dimensiunea filetului (DN)
38,1 mm
Lungimea firului (Lc)
30 mm
Lăţimea de prindere (Lăţimea de prindere)
22 mm
Tip de filet (A1)
UN
Diametrul nominal al filetului, metric (A21)
38,1 mm
Diametrul nominal al filetului, inch (A22)
1,5 inch
Diametru nominal filet (ca valoare fracţională) (A24)
1.1/2 inch
Codificare filet, exterior (A25)
UN 1.1/2-8
Număr de spire de filet per inch (A4)
8
Clasă de toleranţă a filetului (A5)
2B
Diametru con de atac (A6)
34,77 mm
Diametrul gâtului (A9)
27,7 mm
Lungimea filetului (B1)
30 mm
Cantitate rezerve de reascuţire (B3)
200 mm
Lungimea conului de atac (B4)
8,89 mm
Lungimea canalului de prindere (B8)
86 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
280
Diametru de prindere, pe partea maşinii (C3)
28 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
