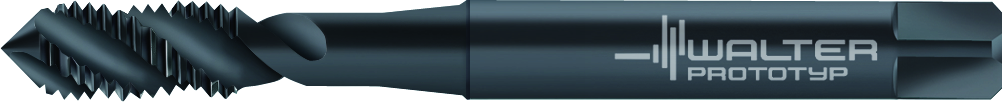

Tarozi din HSS-E pentru maşini M205049-EGM3 6149726
Tarozi din HSS-E pentru maşini • Paradur ® X·pert M • ≤2,5xD • EGM/6HMOD • DIN 40435 • right hand flute 40° • adecvat pentru găuri înfundate • VAP • EGM 3 • P=0,5mm
Producător
Walter Prototyp
Cod producător
M205049-EGM3
Cod articol
6149726
EAN
4042446229726
Tip
Tarozi din HSS-E pentru maşini
Greutate netă
0,008 kg
Disponibilitate
Unelte standard pe stoc
Avantaje
Gamă completă de dimensiuni şi toleranţe
Formare proeminentă a aşchiilor datorită spiralei de 40°
Calitate remarcabilă a filetului chiar şi după multiple utilizări datorită miezului îngroşat
Tarozi speciali pentru materiale inoxidabile, cu tendinţă de lipire
Domenii de aplicare (ISO)
P – Oțel
Aplicație secundară
M – Oțel inoxidabil
Aplicație principală
Date tehnice
Diametrul de îmbinare (d1)
4,5 mm
Lungimea funcţională (l1)
63 mm
lungime pătrat de antrenare (l9)
6 mm
Lungime utilă (l3)
21 mm
Numărul de canale (N)
3
Codificare sculă (Codificare)
M205049-EGM3
Premachined hole diameter (PHD)
3,15 mm
Tap chamfer length (TCL)
0,75 mm
Dimensiunea filetului (DN)
EGM 3
Lungimea firului (Lc)
7 mm
Pasul filetului (P)
0,5 mm
Lăţimea de prindere (Lăţimea de prindere)
3,4 mm
Tip de filet (A1)
EGM
Diametrul nominal al filetului, metric (A21)
3,65 mm
Codificare filet, exterior (A25)
EGM 3
Clasă de toleranţă a filetului (A5)
6HMOD
Diametru con de atac (A6)
3,1 mm
Diametrul gâtului (A9)
3 mm
Lungimea filetului (B1)
7 mm
Cantitate rezerve de reascuţire (B3)
64,57 mm
Lungimea conului de atac (B4)
0,75 mm
Lungimea canalului de prindere (B8)
18 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
45
Diametru de prindere, pe partea maşinii (C3)
4,5 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
