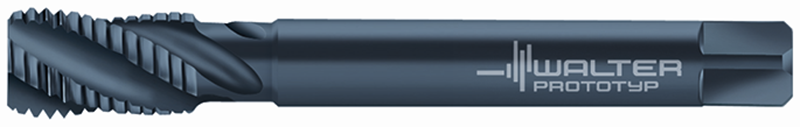

Tarozi din HSS-E pentru maşini JC20563-M24 5926683
Tarozi din HSS-E pentru maşini • Paradur Inox ® • ≤xD • M/6HX • JIS • right hand flute 40° • adecvat pentru găuri înfundate • VAP • M 24 • P=3mm
| Producător | Walter Prototyp |
|---|
| Cod producător | JC20563-M24 |
|---|
| Cod articol | 5926683 |
|---|
| EAN | 4042446200251 |
|---|
| Tip | Tarozi din HSS-E pentru maşini |
|---|
| Greutate netă | 0,248 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație secundară |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 19 mm |
|---|
| Lungimea funcţională (l1) | 120 mm |
|---|
| Numărul de canale (N) | 4 |
|---|
| Codificare sculă (Codificare) | JC20563-M24 |
|---|
| Premachined hole diameter (PHD) | 21 mm |
|---|
| Tap chamfer length (TCL) | 8,4 mm |
|---|
| Lungimea firului (Lc) | 30 mm |
|---|
| Tip de filet (A1) | M |
|---|
| Diametrul nominal al filetului, metric (A21) | 24 mm |
|---|
| Codificare filet, exterior (A25) | M 24 |
|---|
| Pasul filetului (A3) | 3 mm |
|---|
| Clasă de toleranţă a filetului (A5) | 6HX |
|---|
| Diametru con de atac (A6) | 20,85 mm |
|---|
| Diametrul gâtului (A9) | 18,7 mm |
|---|
| Lungimea filetului (B1) | 30 mm |
|---|
| Cantitate rezerve de reascuţire (B3) | 120 mm |
|---|
| Lungimea conului de atac (B4) | 8,4 mm |
|---|
| Lungimea canalului de prindere (B8) | 54 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 21 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 190 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 19 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h9 |
|---|
| Lungime coadă (C4) | 38 mm |
|---|
| Număr de muchii aşchietoare (D1) | 4 |
|---|
| Sens elice (D2) | R |
|---|
| Unghiul elicei (D3) | 40° |
|---|
| Masă (greutate) (D7) | 0,248 kg |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Tipul de sculă (G21) | 1 |
|---|
| Formă de con de atac (G3) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | VAP |
|---|
| Execuţia sculei (H4) | S |
|---|
| Acoperire/suprafaţă (H5) | Vaporisiert |
|---|
| Standard (J1) | JIS |
|---|
| Număr articol (J21) | JC20563-M24 |
|---|
