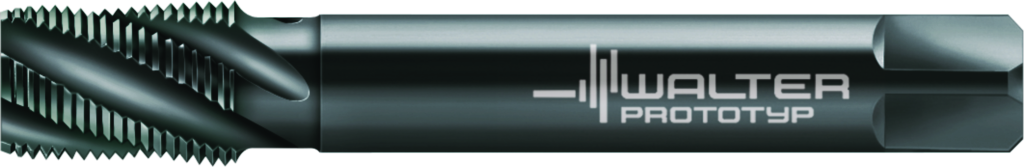

Tarozi din HSS-E pentru maşini A26563-NPTF1/8 5081193
Tarozi din HSS-E pentru maşini • Paradur Inox ® • NPTF/NORMAL • DIN/ANSI • adecvat pentru găuri înfundate • adecvat pentru găuri străpunse • VAP • Dn=9,982mm
| Producător | Walter Prototyp |
|---|
| Cod producător | A26563-NPTF1/8 |
|---|
| Cod articol | 5081193 |
|---|
| EAN | 4042446052317 |
|---|
| Tip | Tarozi din HSS-E pentru maşini |
|---|
| Greutate netă | 0,066 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație secundară |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 0,437 inch |
|---|
| Lungimea funcţională (l1) | 3,543 inch |
|---|
| lungime pătrat de antrenare (l9) | 0,328 inch |
|---|
| Numărul de canale (N) | 4 |
|---|
| Lungime utilă (l3) | 2,499 inch |
|---|
| Codificare sculă (Codificare) | A26563-NPTF1/8 |
|---|
| Premachined hole diameter (PHD) | 0,331 inch |
|---|
| Tap chamfer length (TCL) | 0,093 inch |
|---|
| Diametrul nominal al filetului (DN) | 0,393 inch |
|---|
| Dimensiunea filetului (DN-P) | NPTF 1/8-27 |
|---|
| Lungimea muchiei aşchietoare (Lc) | 0,551 inch |
|---|
| Paşi pe ţol (Paşi pe ţol) | 27 |
|---|
| Lăţimea de prindere (Lăţimea de prindere) | 0,328 inch |
|---|
| Tip de filet (A1) | NPTF |
|---|
| Diametrul nominal al filetului, metric (A21) | 9,982 mm |
|---|
| Diametrul nominal al filetului, inch (A22) | 0,393 inch |
|---|
| Diametru nominal filet (ca valoare fracţională) (A24) | 1/8 inch |
|---|
| Codificare filet, exterior (A25) | NPTF 1/8-27 |
|---|
| Număr de spire de filet per inch (A4) | 27 |
|---|
| Clasă de toleranţă a filetului (A5) | NORMAL |
|---|
| Diametru con de atac (A6) | 8,4 mm |
|---|
| Diametrul gâtului (A9) | 10,3 mm |
|---|
| Lungimea filetului (B1) | 14 mm |
|---|
| Cantitate rezerve de reascuţire (B3) | 90 mm |
|---|
| Lungimea conului de atac (B4) | 2,35 mm |
|---|
| Lungimea canalului de prindere (B8) | 21 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 21 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 2 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 437 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 11,1 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h9 |
|---|
| Lungime coadă (C4) | 67 mm |
|---|
| Număr de muchii aşchietoare (D1) | 4 |
|---|
| Sens elice (D2) | R |
|---|
| Unghiul elicei (D3) | 30° |
|---|
| Masă (greutate) (D7) | 0,066 kg |
|---|
| Conicitate (E5) | 1:16 |
|---|
| Sensul de aşchiere (F1) | R |
|---|
