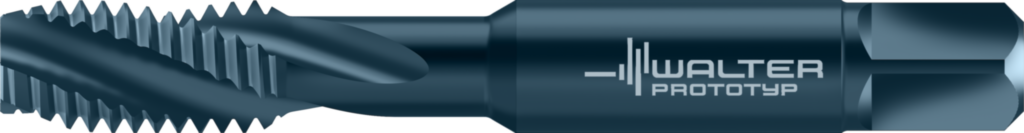

Tarozi din HSS-E pentru maşini A224089S-STIUNC8 8046441
Tarozi din HSS-E pentru maşini • Paradur ® Ni • ≤1,5xD • EGUNC/3B • ANSI B94.9 • right hand flute 25° • adecvat pentru găuri înfundate • VAP • EGUNC #8-32 • P=32
| Producător | Walter Prototyp |
|---|
| Cod producător | A224089S-STIUNC8 |
|---|
| Cod articol | 8046441 |
|---|
| EAN | 4042446318222 |
|---|
| Tip | Tarozi din HSS-E pentru maşini |
|---|
| Greutate netă | 0,011 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație secundară |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 0,22 inch |
|---|
| Lungimea funcţională (l1) | 2,378 inch |
|---|
| lungime pătrat de antrenare (l9) | 0,281 inch |
|---|
| Lungime utilă (l3) | 0,787 inch |
|---|
| Numărul de canale (N) | 3 |
|---|
| Codificare sculă (Codificare) | A224089S-STIUNC8 |
|---|
| Premachined hole diameter (PHD) | 0,173 inch |
|---|
| Tap chamfer length (TCL) | 0,078 inch |
|---|
| Dimensiunea filetului (DN) | 0,205 inch |
|---|
| Lungimea firului (Lc) | 0,787 inch |
|---|
| Lăţimea de prindere (Lăţimea de prindere) | 0,165 inch |
|---|
| Tip de filet (A1) | EGUNC |
|---|
| Diametrul nominal al filetului, metric (A21) | 5,197 mm |
|---|
| Diametrul nominal al filetului, inch (A22) | 0,2046 inch |
|---|
| Număr de filete (A23) | 8 |
|---|
| Codificare filet, exterior (A25) | EGUNC #8-32 |
|---|
| Număr de spire de filet per inch (A4) | 32 |
|---|
| Clasă de toleranţă a filetului (A5) | 3B |
|---|
| Diametru con de atac (A6) | 4,32 mm |
|---|
| Lungimea filetului (B1) | 20 mm |
|---|
| Cantitate rezerve de reascuţire (B3) | 62,58 mm |
|---|
| Lungimea conului de atac (B4) | 1,99 mm |
|---|
| Lungimea canalului de prindere (B8) | 24 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 21 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 2 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 220 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 5,588 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h9 |
|---|
| Lungime coadă (C4) | 42 mm |
|---|
| Număr de muchii aşchietoare (D1) | 3 |
|---|
| Sens elice (D2) | R |
|---|
| Unghiul elicei (D3) | 25° |
|---|
| Masă (greutate) (D7) | 0,011 kg |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Tipul de sculă (G21) | 1 |
|---|
| Formă de con de atac (G3) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
