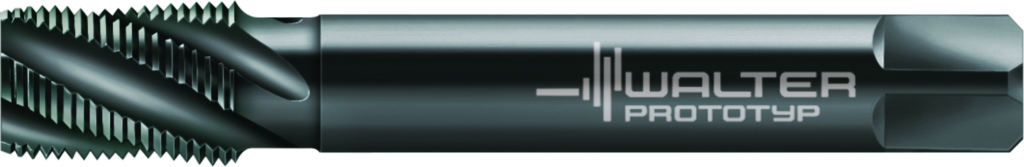

Tarozi din HSS-E pentru maşini 25567-NPT3/4 5078979
Tarozi din HSS-E pentru maşini • Paradur Inox ® • NPT/NORMAL • PWZ-NORM • adecvat pentru găuri înfundate • adecvat pentru găuri străpunse • VAP • Dn=26,292mm
| Producător | Walter Prototyp |
|---|
| Cod producător | 25567-NPT3/4 |
|---|
| Cod articol | 5078979 |
|---|
| EAN | 4042446034634 |
|---|
| Tip | Tarozi din HSS-E pentru maşini |
|---|
| Greutate netă | 0,388 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație secundară |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 22 mm |
|---|
| Lungimea funcţională (l1) | 140 mm |
|---|
| lungime pătrat de antrenare (l9) | 18 mm |
|---|
| Numărul de canale (N) | 5 |
|---|
| Lungime utilă (l3) | 75 mm |
|---|
| Codificare sculă (Codificare) | 25567 |
|---|
| Premachined hole diameter (PHD) | 23,3 mm |
|---|
| Tap chamfer length (TCL) | 4,54 mm |
|---|
| Diametrul nominal al filetului (DN) | 26,292 mm |
|---|
| Dimensiunea filetului (DN-P) | NPT 3/4-14 |
|---|
| Lungimea muchiei aşchietoare (Lc) | 26 mm |
|---|
| Paşi pe ţol (Paşi pe ţol) | 14 |
|---|
| Lăţimea de prindere (Lăţimea de prindere) | 18 mm |
|---|
| Tip de filet (A1) | NPT |
|---|
| Diametrul nominal al filetului, metric (A21) | 26,292 mm |
|---|
| Diametrul nominal al filetului, inch (A22) | 1,0351 inch |
|---|
| Diametru nominal filet (ca valoare fracţională) (A24) | 3/4 inch |
|---|
| Codificare filet, exterior (A25) | NPT 3/4-14 |
|---|
| Număr de spire de filet per inch (A4) | 14 |
|---|
| Clasă de toleranţă a filetului (A5) | NORMAL |
|---|
| Diametru con de atac (A6) | 23 mm |
|---|
| Diametrul gâtului (A9) | 21,7 mm |
|---|
| Cantitate rezerve de reascuţire (B3) | 140 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 21 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 220 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 22 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h9 |
|---|
| Lungime coadă (C4) | 42 mm |
|---|
| Număr de muchii aşchietoare (D1) | 5 |
|---|
| Sens elice (D2) | R |
|---|
| Unghiul elicei (D3) | 30° |
|---|
| Masă (greutate) (D7) | 0,388 kg |
|---|
| Conicitate (E5) | 0,0625 |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Tipul de sculă (G21) | 1 |
|---|
| Formă de con de atac (G3) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
