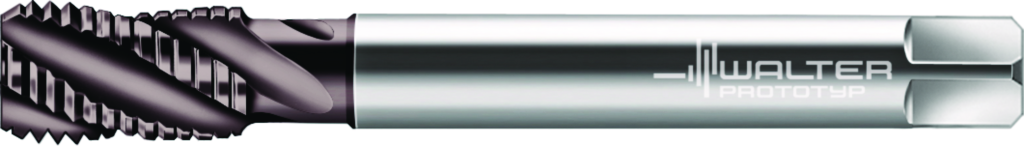

Tarozi din HSS-E pentru maşini 2456062-G1/8 5078886
Tarozi din HSS-E pentru maşini • Paradur ® STE • ≤2,5xD • G/NORMAL • DIN 5156 • right hand flute 40° • adecvat pentru găuri înfundate • THL • G 1/8-28 • P=28
Producător
Walter Prototyp
Cod producător
2456062-G1/8
Cod articol
5078886
EAN
4042446114275
Tip
Tarozi din HSS-E pentru maşini
Greutate netă
0,025 kg
Disponibilitate
Unelte standard pe stoc
Domenii de aplicare (ISO)
P – Oțel
Aplicație secundară
M – Oțel inoxidabil
Aplicație secundară
K – Fontă
Aplicație secundară
N – Metale neferoase
Aplicație secundară
Date tehnice
Diametrul de îmbinare (d1)
7 mm
Lungimea funcţională (l1)
90 mm
lungime pătrat de antrenare (l9)
8 mm
Lungime utilă (l3)
67 mm
Numărul de canale (N)
4
Codificare sculă (Codificare)
2456062
Premachined hole diameter (PHD)
8,8 mm
Tap chamfer length (TCL)
1,59 mm
Dimensiunea filetului (DN)
9,728 mm
Lungimea firului (Lc)
12 mm
Paşi pe ţol (Paşi pe ţol)
28
Lăţimea de prindere (Lăţimea de prindere)
5,5 mm
Tip de filet (A1)
G
Diametrul nominal al filetului, metric (A21)
9,728 mm
Diametrul nominal al filetului, inch (A22)
0,383 inch
Diametru nominal filet (ca valoare fracţională) (A24)
1/8 inch
Codificare filet, exterior (A25)
G 1/8-28
Număr de spire de filet per inch (A4)
28
Clasă de toleranţă a filetului (A5)
NORMAL
Diametru con de atac (A6)
8,68 mm
Lungimea filetului (B1)
12 mm
Cantitate rezerve de reascuţire (B3)
91,77 mm
Lungimea conului de atac (B4)
1,59 mm
Lungimea canalului de prindere (B8)
34 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
70
Diametru de prindere, pe partea maşinii (C3)
7 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
