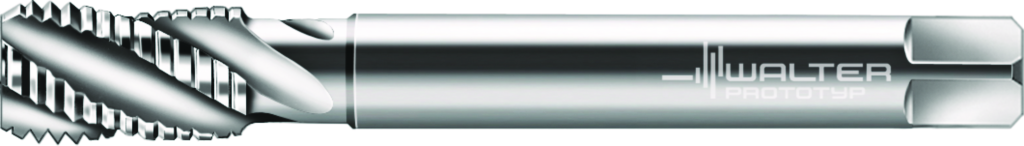

Tarozi din HSS-E pentru maşini 245606-G3/8 5078885
Tarozi din HSS-E pentru maşini • Paradur ® STE • ≤2,5xD • G/NORMAL • DIN 5156 • right hand flute 40° • adecvat pentru găuri înfundate • G 3/8-19 • P=19
Producător
Walter Prototyp
Cod producător
245606-G3/8
Cod articol
5078885
EAN
4042446033682
Tip
Tarozi din HSS-E pentru maşini
Greutate netă
0,085 kg
Disponibilitate
Unelte standard pe stoc
Domenii de aplicare (ISO)
P – Oțel
Aplicație secundară
M – Oțel inoxidabil
Aplicație secundară
K – Fontă
Aplicație secundară
N – Metale neferoase
Aplicație secundară
Date tehnice
Diametrul de îmbinare (d1)
12 mm
Lungimea funcţională (l1)
100 mm
lungime pătrat de antrenare (l9)
12 mm
Lungime utilă (l3)
58 mm
Numărul de canale (N)
5
Codificare sculă (Codificare)
245606
Premachined hole diameter (PHD)
15,25 mm
Tap chamfer length (TCL)
2,34 mm
Dimensiunea filetului (DN)
16,662 mm
Lungimea firului (Lc)
15 mm
Paşi pe ţol (Paşi pe ţol)
19
Lăţimea de prindere (Lăţimea de prindere)
9 mm
Tip de filet (A1)
G
Diametrul nominal al filetului, metric (A21)
16,662 mm
Diametrul nominal al filetului, inch (A22)
0,656 inch
Diametru nominal filet (ca valoare fracţională) (A24)
3/8 inch
Codificare filet, exterior (A25)
G 3/8-19
Număr de spire de filet per inch (A4)
19
Clasă de toleranţă a filetului (A5)
NORMAL
Diametru con de atac (A6)
15,12 mm
Diametrul gâtului (A9)
11,7 mm
Lungimea filetului (B1)
15 mm
Cantitate rezerve de reascuţire (B3)
100 mm
Lungimea conului de atac (B4)
2,34 mm
Lungimea canalului de prindere (B8)
43 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
120
Diametru de prindere, pe partea maşinii (C3)
12 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
