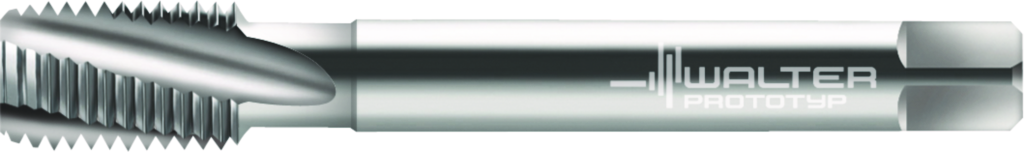

Tarozi din HSS-E pentru maşini 23450-UNF5/16 5078622
Tarozi din HSS-E pentru maşini • Paradur ® N • ≤1,5xD • UNF/3B • DIN 2184-1 • right hand flute 15° • adecvat pentru găuri înfundate • UNF 5/16-24 • P=24
Producător
Walter Prototyp
Cod producător
23450-UNF5/16
Cod articol
5078622
EAN
4042446030988
Tip
Tarozi din HSS-E pentru maşini
Greutate netă
0,024 kg
Disponibilitate
Articolul nu este încă în stoc.
Domenii de aplicare (ISO)
P – Oțel
Aplicație principală
K – Fontă
Aplicație principală
N – Metale neferoase
Aplicație principală
Date tehnice
Diametrul de îmbinare (d1)
6 mm
Lungimea funcţională (l1)
90 mm
lungime pătrat de antrenare (l9)
8 mm
Lungime utilă (l3)
67 mm
Numărul de canale (N)
3
Codificare sculă (Codificare)
23450
Premachined hole diameter (PHD)
6,9 mm
Tap chamfer length (TCL)
2,97 mm
Dimensiunea filetului (DN)
7,938 mm
Lungimea firului (Lc)
13 mm
Lăţimea de prindere (Lăţimea de prindere)
4,9 mm
Tip de filet (A1)
UNF
Diametrul nominal al filetului, metric (A21)
7,938 mm
Diametrul nominal al filetului, inch (A22)
0,3125 inch
Diametru nominal filet (ca valoare fracţională) (A24)
5/16 inch
Codificare filet, exterior (A25)
UNF 5/16-24
Număr de spire de filet per inch (A4)
24
Clasă de toleranţă a filetului (A5)
3B
Diametru con de atac (A6)
6,83 mm
Lungimea filetului (B1)
13 mm
Cantitate rezerve de reascuţire (B3)
91,57 mm
Lungimea conului de atac (B4)
2,97 mm
Lungimea canalului de prindere (B8)
28 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
60
Diametru de prindere, pe partea maşinii (C3)
6 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
