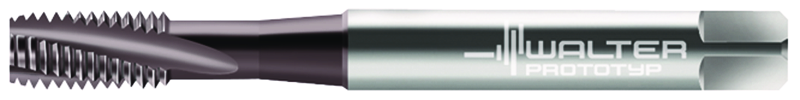

Tarozi din HSS-E pentru maşini • Paradur ® Short Chip HT • ≤3,5xD • M/6HX • DIN 371 • right hand flute 15° • adecvat pentru găuri înfundate • THL • M 6 • P=1mm
Producător
Walter Prototyp
Cod producător
20410T2-M6
Cod articol
6692232
EAN
4042446260958
Tip
Tarozi din HSS-E pentru maşini
Greutate netă
0,016 kg
Disponibilitate
Unelte standard pe stoc
Domenii de aplicare (ISO)
P – Oțel
Aplicație principală
K – Fontă
Aplicație secundară
N – Metale neferoase
Aplicație secundară
Date tehnice
Diametrul de îmbinare (d1)
6 mm
Lungimea funcţională (l1)
80 mm
lungime pătrat de antrenare (l9)
8 mm
Lungime utilă (l3)
30 mm
Numărul de canale (N)
3
Codificare sculă (Codificare)
20410
Premachined hole diameter (PHD)
5 mm
Tap chamfer length (TCL)
2,5 mm
Dimensiunea filetului (DN)
M 6
Lungimea firului (Lc)
10 mm
Pasul filetului (P)
1 mm
Lăţimea de prindere (Lăţimea de prindere)
4,9 mm
Tip de filet (A1)
M
Diametrul nominal al filetului, metric (A21)
6 mm
Codificare filet, exterior (A25)
M 6
Clasă de toleranţă a filetului (A5)
6HX
Diametru con de atac (A6)
4,95 mm
Diametrul gâtului (A9)
4,68 mm
Lungimea filetului (B1)
10 mm
Cantitate rezerve de reascuţire (B3)
82,5 mm
Lungimea conului de atac (B4)
2,5 mm
Lungimea canalului de prindere (B8)
24 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
1
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
60
Diametru de prindere, pe partea maşinii (C3)
6 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
