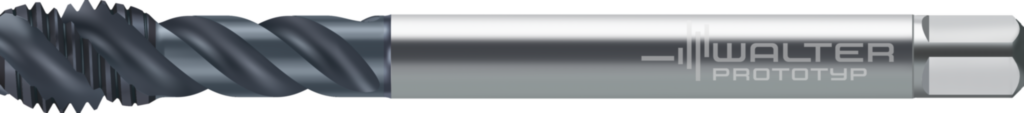

Tarozi din HSS-E (-PM) pentru maşini TC142-M10-L0-WW60RB 6714358
Tarozi din HSS-E (-PM) pentru maşini TC142 • Supreme • ≤3xD • M/6HX • DIN 376 • right hand flute 50° • adecvat pentru găuri înfundate • WW60RB • M 10 • P=1,5mm
Producător
Walter Prototyp
Cod producător
TC142-M10-L0-WW60RB
Cod articol
6714358
EAN
4042446261511
Tip
Tarozi din HSS-E (-PM) pentru maşini
Greutate netă
0,034 kg
Disponibilitate
Unelte standard pe stoc
Avantaje
Control foarte bun al aşchiilor în oţel inoxidabil datorită variantei vaporizate
Calitate excelentă a filetului datorită geometriei dedicate
Domenii de aplicare (ISO)
P – Oțel
Aplicație secundară
M – Oțel inoxidabil
Aplicație principală
Date tehnice
Diametrul de îmbinare (d1)
7 mm
Lungimea funcţională (l1)
100 mm
lungime pătrat de antrenare (l9)
8 mm
Lungime utilă (l3)
77 mm
Numărul de canale (N)
3
Codificare sculă (Codificare)
TC142-M10-L0-WW60RB
Premachined hole diameter (PHD)
8,5 mm
Tap chamfer length (TCL)
3,98 mm
Dimensiunea filetului (DN)
M 10
Lungimea firului (Lc)
15 mm
Pasul filetului (P)
1,5 mm
Lăţimea de prindere (Lăţimea de prindere)
5,5 mm
Tip de filet (A1)
M
Diametrul nominal al filetului, metric (A21)
10 mm
Codificare filet, exterior (A25)
M 10
Clasă de toleranţă a filetului (A5)
6HX
Diametru con de atac (A6)
8,35 mm
Diametrul gâtului (A9)
6,7 mm
Lungimea filetului (B1)
15 mm
Cantitate rezerve de reascuţire (B3)
101,67 mm
Lungimea conului de atac (B4)
3,98 mm
Lungimea canalului de prindere (B8)
34 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
70
Diametru de prindere, pe partea maşinii (C3)
7 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
