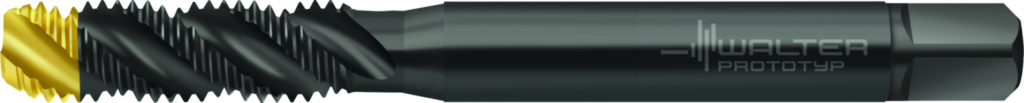

Tarozi din HSS-E-PM pentru maşini TC120-M8-C0-WW60AG 7263033
Tarozi din HSS-E-PM pentru maşini TC120 • Supreme • ≤3xD • M/6HX • DIN 371 • right hand flute 45° • adecvat pentru găuri înfundate • WW60AG • M 8 • P=1,25mm
Producător
Walter Prototyp
Cod producător
TC120-M8-C0-WW60AG
Cod articol
7263033
EAN
4042446283056
Tip
Tarozi din HSS-E-PM pentru maşini
Greutate netă
0,033 kg
Disponibilitate
Unelte standard pe stoc
Avantaje
Nu mai sunt înfăşurări ale aşchiilor prin faţeta negativă din zona conului de atac
Împiedică rupturi totale pe baza acumulării de aşchii
Sfărâmări semnificativ mai puţine din piesa de ghidare datorită piesei filetate extra lungi
Domenii de aplicare (ISO)
P – Oțel
Aplicație principală
N – Metale neferoase
Aplicație secundară
Date tehnice
Diametrul de îmbinare (d1)
8 mm
Lungimea funcţională (l1)
90 mm
lungime pătrat de antrenare (l9)
9 mm
Lungime utilă (l3)
35 mm
Numărul de canale (N)
3
Codificare sculă (Codificare)
TC120-M8-C0-WW60AG
Premachined hole diameter (PHD)
6,8 mm
Tap chamfer length (TCL)
3,19 mm
Dimensiunea filetului (DN)
M 8
Lungimea firului (Lc)
26,5 mm
Pasul filetului (P)
1,25 mm
Lăţimea de prindere (Lăţimea de prindere)
6,2 mm
Tip de filet (A1)
M
Diametrul nominal al filetului, metric (A21)
8 mm
Codificare filet, exterior (A25)
M 8
Clasă de toleranţă a filetului (A5)
6HX
Diametru con de atac (A6)
6,69 mm
Diametrul gâtului (A9)
6,49 mm
Lungimea filetului (B1)
26,5 mm
Cantitate rezerve de reascuţire (B3)
91,57 mm
Lungimea conului de atac (B4)
3,19 mm
Lungimea canalului de prindere (B8)
35 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
80
Diametru de prindere, pe partea maşinii (C3)
8 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
