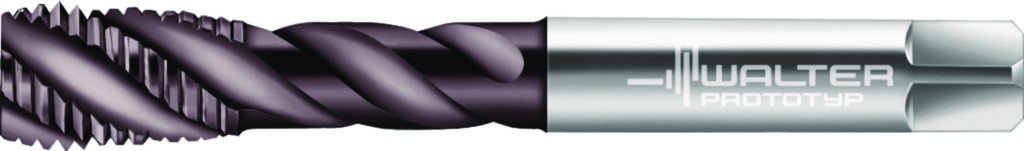

Tarozi din HSS-E-PM pentru maşini EP2356302-UNF3/8 6245690
Tarozi din HSS-E-PM pentru maşini • Paradur ® Eco Plus • ≤3xD • UNF/2B • DIN 2184-1 • right hand flute 45° • adecvat pentru găuri înfundate • THL • UNF 3/8-24 • P=24
Producător
Walter Prototyp
Cod producător
EP2356302-UNF3/8
Cod articol
6245690
EAN
4042446241049
Tip
Tarozi din HSS-E-PM pentru maşini
Greutate netă
0,027 kg
Disponibilitate
Unelte standard pe stoc
Avantaje
Stabilitatea ridicată a procesului datorită formării foarte bune a aşchiilor
Durabilitate şi stabilitate ridicată datorită microgeometriei şi geometriei nou dezvoltate a miezului filetului
Reducerea varietăţii de scule prin utilizarea universală într-un spectru larg de materiale de prelucrat
Reducerea numărului de înlocuiri ale sculelor şi utilizarea eficientă a maşinii, datorită vitezelor mari de aşchiere şi a durabilităţii mari
Reducerea costurilor pentru lubrifianţi prin posibilitatea prelucrării uscate sau a prelucrării cu MQL în oţel, fontă şi aliaje de aluminiu
Domenii de aplicare (ISO)
P – Oțel
Aplicație principală
M – Oțel inoxidabil
Aplicație principală
K – Fontă
Aplicație principală
N – Metale neferoase
Aplicație principală
Date tehnice
Diametrul de îmbinare (d1)
7 mm
Lungimea funcţională (l1)
100 mm
lungime pătrat de antrenare (l9)
8 mm
Lungime utilă (l3)
77 mm
Numărul de canale (N)
3
Codificare sculă (Codificare)
EP2356302-UNF3/8
Premachined hole diameter (PHD)
8,5 mm
Tap chamfer length (TCL)
2,7 mm
Dimensiunea filetului (DN)
9,525 mm
Lungimea firului (Lc)
15 mm
Lăţimea de prindere (Lăţimea de prindere)
5,5 mm
Tip de filet (A1)
UNF
Diametrul nominal al filetului, metric (A21)
9,525 mm
Diametrul nominal al filetului, inch (A22)
0,375 inch
Diametru nominal filet (ca valoare fracţională) (A24)
3/8 inch
Codificare filet, exterior (A25)
UNF 3/8-24
Număr de spire de filet per inch (A4)
24
Clasă de toleranţă a filetului (A5)
2B
Diametru con de atac (A6)
8,41 mm
Diametrul gâtului (A9)
6,7 mm
Lungimea filetului (B1)
15 mm
Cantitate rezerve de reascuţire (B3)
101,67 mm
Lungimea conului de atac (B4)
2,7 mm
Lungimea canalului de prindere (B8)
38 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
70
Diametru de prindere, pe partea maşinii (C3)
7 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
