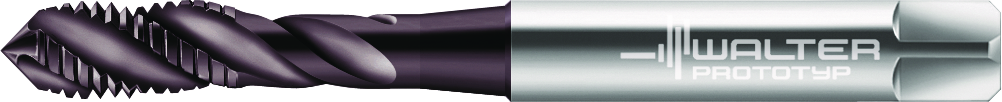

Tarozi din HSS-E-PM pentru maşini EP2351302-UNF6 6245685
Tarozi din HSS-E-PM pentru maşini • Paradur ® Eco Plus • ≤3xD • UNF/2B • ~DIN 2184-1 • right hand flute 45° • adecvat pentru găuri înfundate • THL • UNF #6-40 • P=40
| Producător | Walter Prototyp |
|---|
| Cod producător | EP2351302-UNF6 |
|---|
| Cod articol | 6245685 |
|---|
| EAN | 4042446240998 |
|---|
| Tip | Tarozi din HSS-E-PM pentru maşini |
|---|
| Greutate netă | 0,007 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Stabilitatea ridicată a procesului datorită formării foarte bune a aşchiilor
- Durabilitate şi stabilitate ridicată datorită microgeometriei şi geometriei nou dezvoltate a miezului filetului
- Reducerea varietăţii de scule prin utilizarea universală într-un spectru larg de materiale de prelucrat
- Reducerea numărului de înlocuiri ale sculelor şi utilizarea eficientă a maşinii, datorită vitezelor mari de aşchiere şi a durabilităţii mari
- Reducerea costurilor pentru lubrifianţi prin posibilitatea prelucrării uscate sau a prelucrării cu MQL în oţel, fontă şi aliaje de aluminiu
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 4 mm |
|---|
| Lungimea funcţională (l1) | 56 mm |
|---|
| lungime pătrat de antrenare (l9) | 6 mm |
|---|
| Lungime utilă (l3) | 13,1 mm |
|---|
| Numărul de canale (N) | 3 |
|---|
| Codificare sculă (Codificare) | EP2351302-UNF6 |
|---|
| Premachined hole diameter (PHD) | 2,95 mm |
|---|
| Tap chamfer length (TCL) | 1,4 mm |
|---|
| Dimensiunea filetului (DN) | 3,505 mm |
|---|
| Lungimea firului (Lc) | 6,5 mm |
|---|
| Lăţimea de prindere (Lăţimea de prindere) | 3 mm |
|---|
| Tip de filet (A1) | UNF |
|---|
| Diametrul nominal al filetului, metric (A21) | 3,505 mm |
|---|
| Diametrul nominal al filetului, inch (A22) | 0,138 inch |
|---|
| Număr de filete (A23) | 6 |
|---|
| Codificare filet, exterior (A25) | UNF #6-40 |
|---|
| Număr de spire de filet per inch (A4) | 40 |
|---|
| Clasă de toleranţă a filetului (A5) | 2B |
|---|
| Diametru con de atac (A6) | 2,84 mm |
|---|
| Diametrul gâtului (A9) | 2,76 mm |
|---|
| Lungimea filetului (B1) | 6,5 mm |
|---|
| Cantitate rezerve de reascuţire (B3) | 57,43 mm |
|---|
| Lungimea conului de atac (B4) | 1,4 mm |
|---|
| Lungimea canalului de prindere (B8) | 13 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 21 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 40 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 4 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h9 |
|---|
| Lungime coadă (C4) | 21 mm |
|---|
| Număr de muchii aşchietoare (D1) | 3 |
|---|
| Sens elice (D2) | R |
|---|
| Unghiul elicei (D3) | 45° |
|---|
| Masă (greutate) (D7) | 0,007 kg |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Tipul de sculă (G21) | 1 |
|---|
| Formă de con de atac (G3) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
