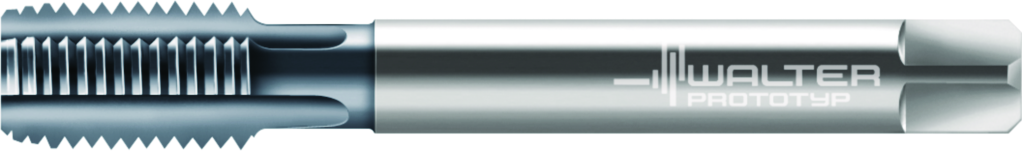

Tarozi din HSS-E-PM pentru maşini E2436406-G1/4 5603219
Tarozi din HSS-E-PM pentru maşini • Paradur ® Eco CI • ≤3xD • G/NORMAL • DIN 5156 • neutral (straight) flute 0° • adecvat pentru găuri înfundate • adecvat pentru găuri străpunse • TICN • G 1/4-19 • P=19
| Producător | Walter Prototyp |
|---|
| Cod producător | E2436406-G1/4 |
|---|
| Cod articol | 5603219 |
|---|
| EAN | 4042446189501 |
|---|
| Tip | Tarozi din HSS-E-PM pentru maşini |
|---|
| Greutate netă | 0,070 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| O – Alte materiale | Aplicație principală |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 11 mm |
|---|
| Lungimea funcţională (l1) | 100 mm |
|---|
| lungime pătrat de antrenare (l9) | 12 mm |
|---|
| Lungime utilă (l3) | 71 mm |
|---|
| Numărul de canale (N) | 4 |
|---|
| Codificare sculă (Codificare) | E2436406-G1/4 |
|---|
| Premachined hole diameter (PHD) | 11,8 mm |
|---|
| Tap chamfer length (TCL) | 3,74 mm |
|---|
| Dimensiunea filetului (DN) | 13,157 mm |
|---|
| Lungimea firului (Lc) | 21 mm |
|---|
| Paşi pe ţol (Paşi pe ţol) | 19 |
|---|
| Lăţimea de prindere (Lăţimea de prindere) | 9 mm |
|---|
| Tip de filet (A1) | G |
|---|
| Diametrul nominal al filetului, metric (A21) | 13,157 mm |
|---|
| Diametrul nominal al filetului, inch (A22) | 0,518 inch |
|---|
| Diametru nominal filet (ca valoare fracţională) (A24) | 1/4 inch |
|---|
| Codificare filet, exterior (A25) | G 1/4-19 |
|---|
| Număr de spire de filet per inch (A4) | 19 |
|---|
| Clasă de toleranţă a filetului (A5) | NORMAL |
|---|
| Diametru con de atac (A6) | 11,62 mm |
|---|
| Diametrul gâtului (A9) | 10,7 mm |
|---|
| Lungimea filetului (B1) | 21 mm |
|---|
| Cantitate rezerve de reascuţire (B3) | 100 mm |
|---|
| Lungimea conului de atac (B4) | 3,74 mm |
|---|
| Lungimea canalului de prindere (B8) | 40 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 21 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 110 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 11 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h9 |
|---|
| Lungime coadă (C4) | 33 mm |
|---|
| Număr de muchii aşchietoare (D1) | 4 |
|---|
| Sens elice (D2) | N |
|---|
| Unghiul elicei (D3) | 0° |
|---|
| Masă (greutate) (D7) | 0,07 kg |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Tipul de sculă (G21) | 1 |
|---|
| Formă de con de atac (G3) | C |
|---|
