foarte adecvat pentru materiale cu efect de revenire
Prelucrare cu costuri reduse a aliajelor Inconel (de exemplu, 718), oţelurilor superioare greu prelucrabile, precum şi oţelurilor cu rezistenţă ridicată la tracţiune
Domenii de aplicare (ISO)
P – Oțel
Aplicație principală
N – Metale neferoase
Aplicație secundară
S – Superaliaje și titan
Aplicație principală
Date tehnice
Diametrul de îmbinare (d1)
0,367 inch
Lungimea funcţională (l1)
3,378 inch
lungime pătrat de antrenare (l9)
0,437 inch
Numărul de canale (N)
4
Lungime utilă (l3)
2,272 inch
Codificare sculă (Codificare)

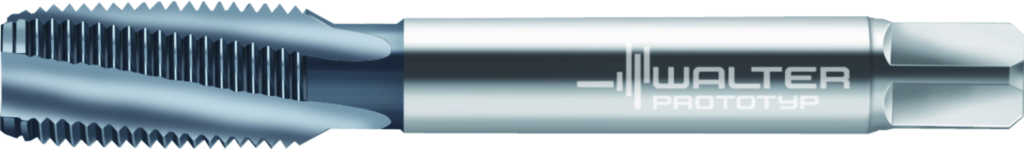

A2245876-UNC1/2
Premachined hole diameter (PHD)
0,425 inch
Tap chamfer length (TCL)
0,216 inch
Dimensiunea filetului (DN)
0,5 inch
Lungimea firului (Lc)
0,945 inch
Lăţimea de prindere (Lăţimea de prindere)
0,275 inch
Tip de filet (A1)
UNC
Diametrul nominal al filetului, metric (A21)
12,7 mm
Diametrul nominal al filetului, inch (A22)
0,5 inch
Diametru nominal filet (ca valoare fracţională) (A24)
1/2 inch
Codificare filet, exterior (A25)
UNC 1/2-13
Număr de spire de filet per inch (A4)
13
Clasă de toleranţă a filetului (A5)
3B
Diametru con de atac (A6)
10,65 mm
Diametrul gâtului (A9)
9,02 mm
Lungimea filetului (B1)
24 mm
Cantitate rezerve de reascuţire (B3)
85,8 mm
Lungimea conului de atac (B4)
5,48 mm
Lungimea canalului de prindere (B8)
38 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
2
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
367
Diametru de prindere, pe partea maşinii (C3)
9,322 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
