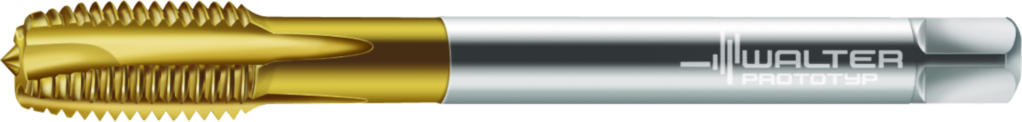

Tarozi din HSS-E-PM pentru maşini 7026365-M20 5200454
Tarozi din HSS-E-PM pentru maşini • Prototex ® Sprint • ≤3xD • M/6H • DIN 376 • adecvat pentru găuri străpunse • TIN • M 20 • P=2,5mm
| Producător | Walter Prototyp |
|---|
| Cod producător | 7026365-M20 |
|---|
| Cod articol | 5200454 |
|---|
| EAN | 4042446159924 |
|---|
| Tip | Tarozi din HSS-E-PM pentru maşini |
|---|
| Greutate netă | 0,218 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație secundară |
|---|
| M – Oțel inoxidabil | Aplicație secundară |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 16 mm |
|---|
| Lungimea funcţională (l1) | 140 mm |
|---|
| lungime pătrat de antrenare (l9) | 15 mm |
|---|
| Lungime utilă (l3) | 95 mm |
|---|
| Numărul de canale (N) | 3 |
|---|
| Codificare sculă (Codificare) | 7026365 |
|---|
| Premachined hole diameter (PHD) | 17,5 mm |
|---|
| Tap chamfer length (TCL) | 5,465 mm |
|---|
| Dimensiunea filetului (DN) | M 20 |
|---|
| Lungimea firului (Lc) | 30 mm |
|---|
| Pasul filetului (P) | 2,5 mm |
|---|
| Lăţimea de prindere (Lăţimea de prindere) | 12 mm |
|---|
| Tip de filet (A1) | M |
|---|
| Diametrul nominal al filetului, metric (A21) | 20 mm |
|---|
| Codificare filet, exterior (A25) | M 20 |
|---|
| Clasă de toleranţă a filetului (A5) | 6H |
|---|
| Diametru con de atac (A6) | 17,25 mm |
|---|
| Lungimea filetului (B1) | 30 mm |
|---|
| Cantitate rezerve de reascuţire (B3) | 140 mm |
|---|
| Lungimea conului de atac (B4) | 5,465 mm |
|---|
| Lungimea canalului de prindere (B8) | 70 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 21 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 160 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 16 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h9 |
|---|
| Lungime coadă (C4) | 36 mm |
|---|
| Număr de muchii aşchietoare (D1) | 3 |
|---|
| Sens elice (D2) | N |
|---|
| Unghiul elicei (D3) | 0° |
|---|
| Masă (greutate) (D7) | 0,218 kg |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Tipul de sculă (G21) | 1 |
|---|
| Formă de con de atac (G3) | B |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | TIN |
|---|
| Execuţia sculei (H4) | S |
|---|
