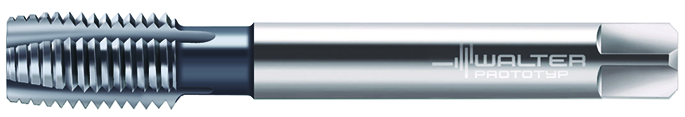

Tarozi din HSS-E-PM pentru maşini 2326706-UNF1/2 7511592
Tarozi din HSS-E-PM pentru maşini • Prototex ® TiNi • ≤2xD • UNF/2B • DIN 2184-1 • adecvat pentru găuri străpunse • TICN • UNF 1/2-20 • P=20
| Producător | Walter Prototyp |
|---|
| Cod producător | 2326706-UNF1/2 |
|---|
| Cod articol | 7511592 |
|---|
| EAN | 4042446294427 |
|---|
| Tip | Tarozi din HSS-E-PM pentru maşini |
|---|
| Greutate netă | 0,057 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 9 mm |
|---|
| Lungimea funcţională (l1) | 100 mm |
|---|
| lungime pătrat de antrenare (l9) | 10 mm |
|---|
| Lungime utilă (l3) | 73 mm |
|---|
| Numărul de canale (N) | 4 |
|---|
| Codificare sculă (Codificare) | 2326706 |
|---|
| Premachined hole diameter (PHD) | 11,5 mm |
|---|
| Tap chamfer length (TCL) | 5,72 mm |
|---|
| Dimensiunea filetului (DN) | 12,7 mm |
|---|
| Lungimea firului (Lc) | 23 mm |
|---|
| Lăţimea de prindere (Lăţimea de prindere) | 7 mm |
|---|
| Tip de filet (A1) | UNF |
|---|
| Diametrul nominal al filetului, metric (A21) | 12,7 mm |
|---|
| Diametrul nominal al filetului, inch (A22) | 0,5 inch |
|---|
| Diametru nominal filet (ca valoare fracţională) (A24) | 1/2 inch |
|---|
| Codificare filet, exterior (A25) | UNF 1/2-20 |
|---|
| Număr de spire de filet per inch (A4) | 20 |
|---|
| Clasă de toleranţă a filetului (A5) | 2B |
|---|
| Diametru con de atac (A6) | 11,37 mm |
|---|
| Diametrul gâtului (A9) | 8,7 mm |
|---|
| Lungimea filetului (B1) | 23 mm |
|---|
| Cantitate rezerve de reascuţire (B3) | 100 mm |
|---|
| Lungimea conului de atac (B4) | 5,72 mm |
|---|
| Lungimea canalului de prindere (B8) | 36 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 21 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 90 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 9 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h9 |
|---|
| Lungime coadă (C4) | 30 mm |
|---|
| Număr de muchii aşchietoare (D1) | 4 |
|---|
| Sens elice (D2) | N |
|---|
| Unghiul elicei (D3) | 0° |
|---|
| Masă (greutate) (D7) | 0,057 kg |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Tipul de sculă (G21) | 1 |
|---|
| Formă de con de atac (G3) | B |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
