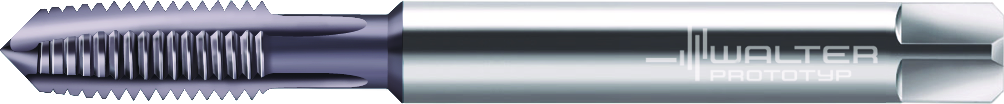

Tarozi din HSS-E-PM pentru maşini 2320763-UNJF5/16 5344194
Tarozi din HSS-E-PM pentru maşini • Prototex ® TiNi Plus • ≤2xD • UNJF/3B • ~DIN 2184-1 • adecvat pentru găuri străpunse • ACN • UNJF 5/16-24 • P=24
| Producător | Walter Prototyp |
|---|
| Cod producător | 2320763-UNJF5/16 |
|---|
| Cod articol | 5344194 |
|---|
| EAN | 4042446178024 |
|---|
| Tip | Tarozi din HSS-E-PM pentru maşini |
|---|
| Greutate netă | 0,036 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Fiabilitate ridicată a procesului prin stabilitate mare a sculei
- Prelucrare universală a aliajelor de Ti şi Ni pretenţioase, cu o singură sculă
- Prelucrare eficientă datorită utilizării emulsiei în loc de ulei
- Durabilităţi mari datorită acoperirii inovatoare cu materiale dure şi muchiilor aşchietoare stabile
- Calitate extrem de înaltă a filetului
Domenii de aplicare (ISO)
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 8 mm |
|---|
| Lungimea funcţională (l1) | 90 mm |
|---|
| lungime pătrat de antrenare (l9) | 9 mm |
|---|
| Lungime utilă (l3) | 29,5 mm |
|---|
| Numărul de canale (N) | 3 |
|---|
| Codificare sculă (Codificare) | 2320763 |
|---|
| Premachined hole diameter (PHD) | 7 mm |
|---|
| Tap chamfer length (TCL) | 4,76 mm |
|---|
| Dimensiunea filetului (DN) | 7,938 mm |
|---|
| Lungimea firului (Lc) | 18 mm |
|---|
| Lăţimea de prindere (Lăţimea de prindere) | 6,2 mm |
|---|
| Tip de filet (A1) | UNJF |
|---|
| Diametrul nominal al filetului, metric (A21) | 7,938 mm |
|---|
| Diametrul nominal al filetului, inch (A22) | 0,3125 inch |
|---|
| Diametru nominal filet (ca valoare fracţională) (A24) | 5/16 inch |
|---|
| Codificare filet, exterior (A25) | UNJF 5/16-24 |
|---|
| Număr de spire de filet per inch (A4) | 24 |
|---|
| Clasă de toleranţă a filetului (A5) | 3B |
|---|
| Diametru con de atac (A6) | 6,83 mm |
|---|
| Diametrul gâtului (A9) | 6,3 mm |
|---|
| Lungimea filetului (B1) | 18 mm |
|---|
| Cantitate rezerve de reascuţire (B3) | 91,57 mm |
|---|
| Lungimea conului de atac (B4) | 4,76 mm |
|---|
| Lungimea canalului de prindere (B8) | 28 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 21 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 80 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 8 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h9 |
|---|
| Lungime coadă (C4) | 27 mm |
|---|
| Număr de muchii aşchietoare (D1) | 3 |
|---|
| Sens elice (D2) | N |
|---|
| Unghiul elicei (D3) | 0° |
|---|
| Masă (greutate) (D7) | 0,036 kg |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Tipul de sculă (G21) | 1 |
|---|
| Formă de con de atac (G3) | B |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
