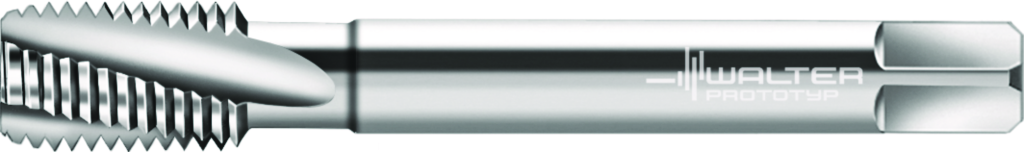

Tarozi din HSS-E-PM pentru maşini 224664-UNC1/2 5078240
Tarozi din HSS-E-PM pentru maşini • Paradur ® Ti • ≤2xD • UNC/3B • DIN 2184-1 • right hand flute 15° • adecvat pentru găuri înfundate • UNC 1/2-13 • P=13
Producător
Walter Prototyp
Cod producător
224664-UNC1/2
Cod articol
5078240
EAN
4042446027292
Tip
Tarozi din HSS-E-PM pentru maşini
Greutate netă
0,059 kg
Disponibilitate
Unelte standard pe stoc
Domenii de aplicare (ISO)
P – Oțel
Aplicație principală
N – Metale neferoase
Aplicație secundară
S – Superaliaje și titan
Aplicație principală
Date tehnice
Diametrul de îmbinare (d1)
9 mm
Lungimea funcţională (l1)
110 mm
lungime pătrat de antrenare (l9)
10 mm
Lungime utilă (l3)
83 mm
Numărul de canale (N)
4
Codificare sculă (Codificare)
224664
Premachined hole diameter (PHD)
10,8 mm
Tap chamfer length (TCL)
5,48 mm
Dimensiunea filetului (DN)
12,7 mm
Lungimea firului (Lc)
23 mm
Lăţimea de prindere (Lăţimea de prindere)
7 mm
Tip de filet (A1)
UNC
Diametrul nominal al filetului, metric (A21)
12,7 mm
Diametrul nominal al filetului, inch (A22)
0,5 inch
Diametru nominal filet (ca valoare fracţională) (A24)
1/2 inch
Codificare filet, exterior (A25)
UNC 1/2-13
Număr de spire de filet per inch (A4)
13
Clasă de toleranţă a filetului (A5)
3B
Diametru con de atac (A6)
10,65 mm
Diametrul gâtului (A9)
8,7 mm
Lungimea filetului (B1)
23 mm
Cantitate rezerve de reascuţire (B3)
110 mm
Lungimea conului de atac (B4)
5,48 mm
Lungimea canalului de prindere (B8)
35 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
90
Diametru de prindere, pe partea maşinii (C3)
9 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
