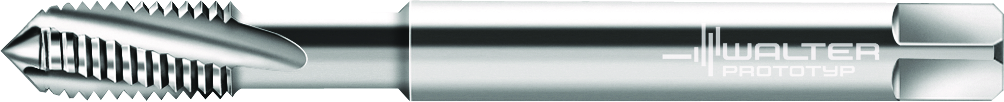

Tarozi din HSS-E-PM pentru maşini 224069-EGUNC4 5078152
Tarozi din HSS-E-PM pentru maşini • Paradur ® Ti • ≤2xD • EGUNC/3B • ~DIN 2184-1 • right hand flute 15° • adecvat pentru găuri înfundate • EGUNC #4-40 • P=40
| Producător | Walter Prototyp |
|---|
| Cod producător | 224069-EGUNC4 |
|---|
| Cod articol | 5078152 |
|---|
| EAN | 4042446026349 |
|---|
| Tip | Tarozi din HSS-E-PM pentru maşini |
|---|
| Greutate netă | 0,008 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 4,5 mm |
|---|
| Lungimea funcţională (l1) | 63 mm |
|---|
| lungime pătrat de antrenare (l9) | 6 mm |
|---|
| Lungime utilă (l3) | 13 mm |
|---|
| Numărul de canale (N) | 3 |
|---|
| Codificare sculă (Codificare) | 224069 |
|---|
| Premachined hole diameter (PHD) | 3,05 mm |
|---|
| Tap chamfer length (TCL) | 1,59 mm |
|---|
| Dimensiunea filetului (DN) | 3,67 mm |
|---|
| Lungimea firului (Lc) | 13 mm |
|---|
| Lăţimea de prindere (Lăţimea de prindere) | 3,4 mm |
|---|
| Tip de filet (A1) | EGUNC |
|---|
| Diametrul nominal al filetului, metric (A21) | 3,67 mm |
|---|
| Diametrul nominal al filetului, inch (A22) | 0,1445 inch |
|---|
| Număr de filete (A23) | 4 |
|---|
| Codificare filet, exterior (A25) | EGUNC #4-40 |
|---|
| Număr de spire de filet per inch (A4) | 40 |
|---|
| Clasă de toleranţă a filetului (A5) | 3B |
|---|
| Diametru con de atac (A6) | 2,97 mm |
|---|
| Lungimea filetului (B1) | 13 mm |
|---|
| Cantitate rezerve de reascuţire (B3) | 64,5 mm |
|---|
| Lungimea conului de atac (B4) | 1,59 mm |
|---|
| Lungimea canalului de prindere (B8) | 22 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 21 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 45 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 4,5 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h9 |
|---|
| Lungime coadă (C4) | 21 mm |
|---|
| Număr de muchii aşchietoare (D1) | 3 |
|---|
| Sens elice (D2) | R |
|---|
| Unghiul elicei (D3) | 15° |
|---|
| Masă (greutate) (D7) | 0,008 kg |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Tipul de sculă (G21) | 1 |
|---|
| Formă de con de atac (G3) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
