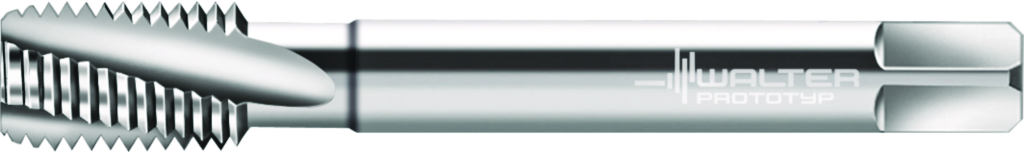

Tarozi din HSS-E-PM pentru maşini 21466-M12X1.5 5077689
Tarozi din HSS-E-PM pentru maşini • Paradur ® Ti • ≤2xD • MF/6HX • DIN 374 • right hand flute 15° • adecvat pentru găuri înfundate • MF 12x1.5 • P=1,5mm
Producător
Walter Prototyp
Cod producător
21466-M12X1.5
Cod articol
5077689
EAN
4042446021726
Tip
Tarozi din HSS-E-PM pentru maşini
Greutate netă
0,056 kg
Disponibilitate
Unelte standard pe stoc
Domenii de aplicare (ISO)
P – Oțel
Aplicație principală
N – Metale neferoase
Aplicație secundară
S – Superaliaje și titan
Aplicație principală
Date tehnice
Diametrul de îmbinare (d1)
9 mm
Lungimea funcţională (l1)
100 mm
lungime pătrat de antrenare (l9)
10 mm
Lungime utilă (l3)
73 mm
Numărul de canale (N)
4
Codificare sculă (Codificare)
21466
Premachined hole diameter (PHD)
10,5 mm
Tap chamfer length (TCL)
4,2 mm
Dimensiunea filetului (DN)
MF 12x1.5
Lungimea firului (Lc)
21 mm
Pasul filetului (P)
1,5 mm
Lăţimea de prindere (Lăţimea de prindere)
7 mm
Tip de filet (A1)
MF
Diametrul nominal al filetului, metric (A21)
12 mm
Codificare filet, exterior (A25)
MF 12x1.5
Clasă de toleranţă a filetului (A5)
6HX
Diametru con de atac (A6)
10,43 mm
Diametrul gâtului (A9)
8,7 mm
Lungimea filetului (B1)
21 mm
Cantitate rezerve de reascuţire (B3)
101,92 mm
Lungimea conului de atac (B4)
4,2 mm
Lungimea canalului de prindere (B8)
31 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
90
Diametru de prindere, pe partea maşinii (C3)
9 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
