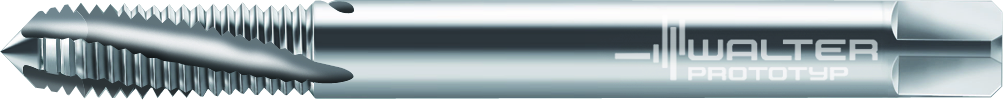

Tarozi din HSS-E-PM pentru maşini 204101-M12 5076477
Tarozi din HSS-E-PM pentru maşini • Paradur ® Ni 10 • ≤1,5xD • M/6HX • ~DIN 371 • right hand flute 10° • adecvat pentru găuri înfundate • M 12 • P=1,75mm
Producător
Walter Prototyp
Cod producător
204101-M12
Cod articol
5076477
EAN
4042446010300
Tip
Tarozi din HSS-E-PM pentru maşini
Greutate netă
0,090 kg
Disponibilitate
Unelte standard pe stoc
Avantaje
Fiabilitate ridicată în cazul materialelor dificile datorită construcţiei stabile (fără gât, diametru mare al miezului)
foarte adecvat pentru materiale cu efect de revenire
Prelucrare cu costuri reduse a aliajelor Inconel (de exemplu, 718), oţelurilor superioare greu prelucrabile, precum şi oţelurilor cu rezistenţă ridicată la tracţiune
Domenii de aplicare (ISO)
P – Oțel
Aplicație principală
N – Metale neferoase
Aplicație secundară
S – Superaliaje și titan
Aplicație principală
Date tehnice
Diametrul de îmbinare (d1)
12 mm
Lungimea funcţională (l1)
110 mm
lungime pătrat de antrenare (l9)
12 mm
Numărul de canale (N)
4
Lungime utilă (l3)
68 mm
Codificare sculă (Codificare)
204101
Premachined hole diameter (PHD)
10,2 mm
Tap chamfer length (TCL)
4,91 mm
Dimensiunea filetului (DN)
M 12
Lungimea firului (Lc)
30,5 mm
Pasul filetului (P)
1,75 mm
Lăţimea de prindere (Lăţimea de prindere)
9 mm
Tip de filet (A1)
M
Diametrul nominal al filetului, metric (A21)
12 mm
Codificare filet, exterior (A25)
M 12
Clasă de toleranţă a filetului (A5)
6HX
Diametru con de atac (A6)
10,16 mm
Lungimea filetului (B1)
30,5 mm
Cantitate rezerve de reascuţire (B3)
110 mm
Lungimea conului de atac (B4)
4,91 mm
Lungimea canalului de prindere (B8)
40 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
120
Diametru de prindere, pe partea maşinii (C3)
12 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
