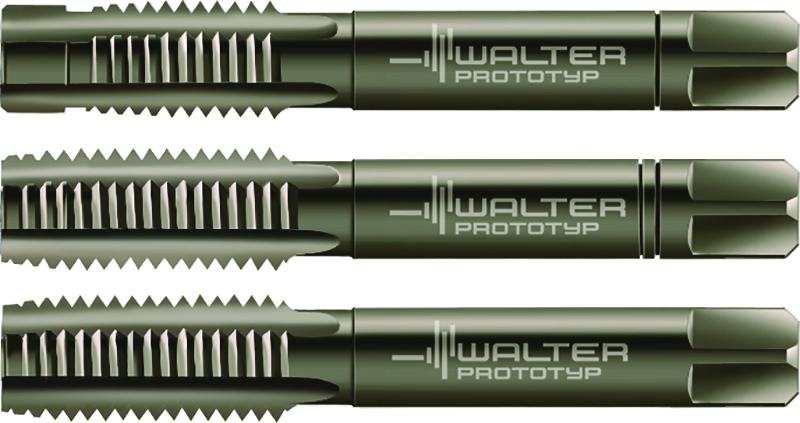

Set de tarozi manuali din HSS-E • HGB Ti • ≤2xD • M/6HX • DIN 352 • neutral (straight) flute 0° • adecvat pentru găuri înfundate • adecvat pentru găuri străpunse • NID • M 10 • P=1,5mm
Producător
Walter Prototyp
Cod producător
30016-M10
Cod articol
5200420
EAN
4042446153670
Tip
Set de tarozi manuali din HSS-E
Greutate netă
0,059 kg
Disponibilitate
Unelte standard pe stoc
Domenii de aplicare (ISO)
S – Superaliaje și titan
Aplicație secundară
Date tehnice
Diametrul de îmbinare (d1)
7 mm
Lungimea funcţională (l1)
70 mm
lungime pătrat de antrenare (l9)
8 mm
Lungime utilă (l3)
18,3 mm
Numărul de canale (N)
4
Codificare sculă (Codificare)
30016
Premachined hole diameter (PHD)
8,5 mm
Tap chamfer length (TCL)
3,75 mm
Dimensiunea filetului (DN)
M 10
Lungimea firului (Lc)
22 mm
Pasul filetului (P)
1,5 mm
Lăţimea de prindere (Lăţimea de prindere)
5,5 mm
Tip de filet (A1)
M
Diametrul nominal al filetului, metric (A21)
10 mm
Codificare filet, exterior (A25)
M 10
Clasă de toleranţă a filetului (A5)
6HX
Diametru con de atac (A6)
8,35 mm
Diametrul gâtului (A9)
6,8 mm
Lungimea filetului (B1)
22 mm
Cantitate rezerve de reascuţire (B3)
71,67 mm
Lungimea conului de atac (B4)
3,75 mm
Lungimea canalului de prindere (B8)
36 mm
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
21
Variantă de adaptor, pe partea maşinii (C14)
0
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
70
Diametru de prindere, pe partea maşinii (C3)
7 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
