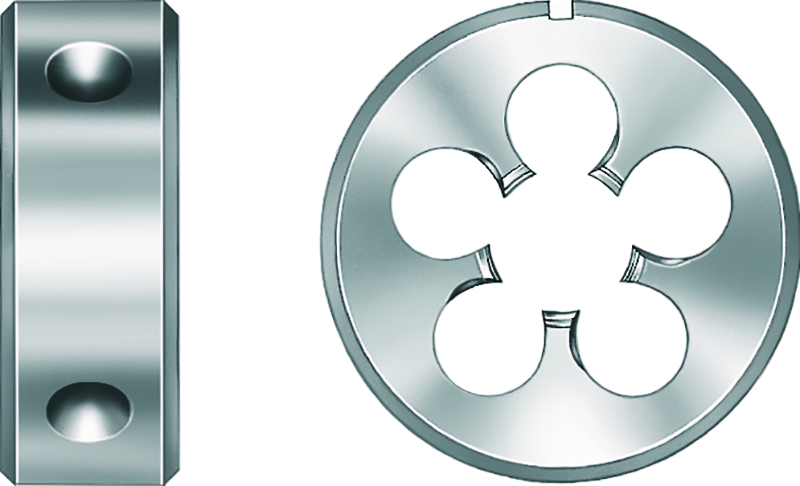

Filiere 61000-M14X1 5079442
Filiere • Protocut ® • thread tolerance class 6g • threading chamfer type 1.75xP • MF 14x1
| Producător | Walter Prototyp |
|---|
| Cod producător | 61000-M14X1 |
|---|
| Cod articol | 5079442 |
|---|
| EAN | 4042446039998 |
|---|
| Tip | Filiere |
|---|
| Greutate netă | 0,051 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
Date tehnice
| Diametrul de îmbinare (D) | 38 mm |
|---|
| Lungimea funcţională (l1) | 10 mm |
|---|
| Numărul de canale (N) | 5 EA |
|---|
| Codificare sculă (Codificare) | 61000 |
|---|
| Premachined hole diameter (PHD) | 14,2 mm |
|---|
| Tap chamfer length (TCL) | 1,75 mm |
|---|
| Dimensiunea filetului (DN) | 14 mm |
|---|
| Pasul filetului (P) | 1 mm |
|---|
| Tip de filet (A1) | MF |
|---|
| Diametrul nominal al filetului, metric (A21) | 14 mm |
|---|
| Codificare filet, exterior (A25) | MF 14x1 |
|---|
| Clasă de toleranţă a filetului (A5) | 6g |
|---|
| Diametru con de atac (A6) | 14,1 mm |
|---|
| Cantitate rezerve de reascuţire (B3) | 10 mm |
|---|
| Coadă, pe partea maşinii (C11) | SEH |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 380 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 38 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | f1 |
|---|
| Număr de muchii aşchietoare (D1) | 5 |
|---|
| Masă (greutate) (D7) | 0,051 kg |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Formă de con de atac (G3) | W-1.7 |
|---|
| Denumire sort de la producător (H3) | UNBESCHICH |
|---|
| Execuţia sculei (H4) | S |
|---|
| Acoperire/suprafaţă (H5) | unbeschichtet |
|---|
| Standard (J1) | EN 22568 |
|---|
| Număr articol (J21) | 61000-M14X1 |
|---|
| Codificare produs (J22) | 5211 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | SEH01G3800f$10 |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | EGA |
|---|
| Număr standard caracteristică (NSM) | DIN4000-80 |
|---|
