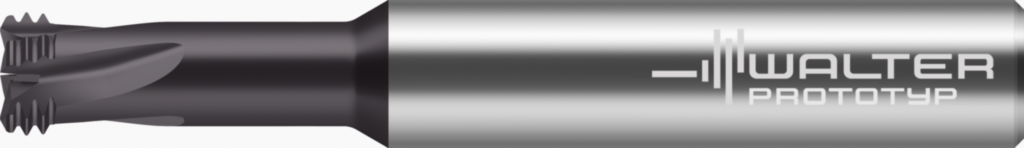

Freze orbitale de găurit-filetat TC685-G1/8-A1D-WB10RC 8405317
Freze orbitale de găurit-filetat TC685 • Supreme • G • WB10RC • ≤2xD • coadă DIN 6535 HA • coolant exit style code: ieşire axială concentrică • threads per inch=28 • Dc=8,1mm
| Producător | Walter Prototyp |
|---|
| Cod producător | TC685-G1/8-A1D-WB10RC |
|---|
| Cod articol | 8405317 |
|---|
| EAN | 4063465238117 |
|---|
| Tip | Freze orbitale de găurit-filetat |
|---|
| Greutate netă | 0,074 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Fiabilitate şi durabilitatea maxime
- Costuri foarte reduse per filet
- Reducerea numărului de scule
Domenii de aplicare (ISO)
| P – Oțel | Aplicație secundară |
|---|
| K – Fontă | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație secundară |
|---|
| H – Materiale dure | Aplicație principală |
|---|
Date tehnice
| Diametrul muchiei aşchietoare (Dc) | 8,1 mm |
|---|
| Diametrul de îmbinare (d1) | 10 mm |
|---|
| Dimensiunea filetului (DN) | G 1/8-28 |
|---|
| Lungime utilă (l3) | 19,456 mm |
|---|
| Lungimea totală (l1) | 72 mm |
|---|
| Lungime maximă în consolă (l4) | 32 mm |
|---|
| Codificare sculă (Codificare) | TC685-G1/8-A1D-WB10RC |
|---|
| Non-usable thread depth (Lc2) | 1,46 mm |
|---|
| Pasul filetului (P) | 28 |
|---|
| Numărul de dinţi (Z) | 4 |
|---|
| Diametru muchie aşchietoare 2 (A2) | 8,1 mm |
|---|
| Diametrul gâtului (A5) | 6,74 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 2,79 mm |
|---|
| Lungime în consolă (B3) | 32 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 72 mm |
|---|
| Lungime funcţională (B71) | 71,633 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 100 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 10 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 40 mm |
|---|
| Tip de freză (D11) | T |
|---|
| Tip de filet (D31) | G |
|---|
| Număr de spire de filet per inch (D33) | 28 |
|---|
| Thread diameter size maximum (D38) | 15,714 |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,074 kg |
|---|
| Unghi de degajare lateral (E2) | -13,5° |
|---|
| Sensul de aşchiere (F1) | L |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 4 |
|---|
| Sens elice (F3) | L |
|---|
| Unghiul elicei (F4) | 15° |
|---|
| Unghi faţetă de protecţie (G3) | 27,5° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Denumire sort de la producător (H3) | WB10RC |
|---|
| Execuţia sculei (H4) | H |
|---|
