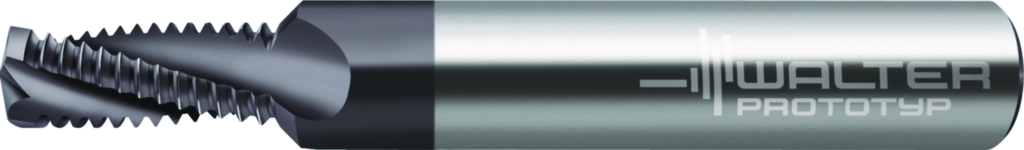

Freze de găurit-filetat din carbură metalică H5075018-M10 5910476
Freze de găurit-filetat din carbură metalică • TMD • M • TAX • ≤2xD • coadă DIN 6535 HA • coolant exit style code: ieşire axială pe suprafaţă înclinată • P=1,5mm • Dc=8,075mm • flute helix angle 27°
| Producător | Walter Prototyp |
|---|
| Cod producător | H5075018-M10 |
|---|
| Cod articol | 5910476 |
|---|
| EAN | 4042446198992 |
|---|
| Tip | Freze de găurit-filetat din carbură metalică |
|---|
| Greutate netă | 0,097 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Creştere a productivităţii datorită reducerii timpilor procesului
- Economisire de spaţiu în magazia de scule
- Poziţionare exactă a găurii de filetat şi a filetului
Domenii de aplicare (ISO)
| K – Fontă | Aplicație principală |
|---|
Date tehnice
| Diametru de tăiere (Da) | 8,07 mm |
|---|
| Diametrul flanşei (d4) | 10,3 mm |
|---|
| Diametrul de îmbinare (d1) | 12 mm |
|---|
| Diametrul pe lungime al cozii (Lc1) | 22,2 mm |
|---|
| Lungimea totală (l1) | 80 mm |
|---|
| Lungime maximă (l4) | 35 mm |
|---|
| Codificare sculă (Codificare) | H5075018-M10 |
|---|
| Lungime utilă (Lc3) | 23,7 mm |
|---|
| Pasul filetului (P) | 1,5 mm |
|---|
| Numărul de dinţi (Z) | 3 |
|---|
| Diametru muchie aşchietoare 2 (A2) | 8,075 mm |
|---|
| Diametrul găurii (A6) | 8,5 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 18 mm |
|---|
| Lungime în consolă (B3) | 35 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 80 mm |
|---|
| Lungime funcţională (B71) | 78,46 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 120 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 12 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 45 mm |
|---|
| Tip de filet (D31) | M |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,097 kg |
|---|
| Unghi de degajare lateral (E2) | 1,5° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 3 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 3 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 27° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
|---|
| Denumire sort de la producător (H3) | TAX |
|---|
| Execuţia sculei (H4) | H |
|---|
| Acoperire/suprafaţă (H5) | TiAlN |
|---|
| Standard (J1) | DIN6535 |
|---|
| Număr standard sub formă de litere (J11) | HA |
|---|
