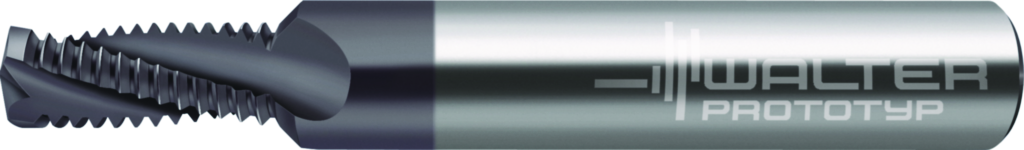

Freze de găurit-filetat din carbură metalică H5075011-M6 5910479
Freze de găurit-filetat din carbură metalică • TMD • M • NHC • ≤2xD • coadă DIN 6535 HA • coolant exit style code: ieşire axială pe suprafaţă înclinată • P=1mm • Dc=6,3mm • flute helix angle 27°
| Producător | Walter Prototyp |
|---|
| Cod producător | H5075011-M6 |
|---|
| Cod articol | 5910479 |
|---|
| EAN | 4042446199029 |
|---|
| Tip | Freze de găurit-filetat din carbură metalică |
|---|
| Greutate netă | 0,040 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Creştere a productivităţii datorită reducerii timpilor procesului
- Economisire de spaţiu în magazia de scule
- Poziţionare exactă a găurii de filetat şi a filetului
Domenii de aplicare (ISO)
| N – Metale neferoase | Aplicație principală |
|---|
Date tehnice
| Diametru de tăiere (Da) | 4,75 mm |
|---|
| Diametrul flanşei (d4) | 6,3 mm |
|---|
| Diametrul de îmbinare (d1) | 8 mm |
|---|
| Diametrul pe lungime al cozii (Lc1) | 13,8 mm |
|---|
| Lungimea totală (l1) | 62 mm |
|---|
| Lungime maximă (l4) | 26 mm |
|---|
| Codificare sculă (Codificare) | H5075011-M6 |
|---|
| Lungime utilă (Lc3) | 14,7 mm |
|---|
| Pasul filetului (P) | 1 mm |
|---|
| Numărul de dinţi (Z) | 3 |
|---|
| Diametru muchie aşchietoare 2 (A2) | 4,75 mm |
|---|
| Diametrul găurii (A6) | 5 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 11 mm |
|---|
| Lungime în consolă (B3) | 26 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 62 mm |
|---|
| Lungime funcţională (B71) | 61,14 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 80 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 8 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 36 mm |
|---|
| Tip de filet (D31) | M |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,04 kg |
|---|
| Unghi de degajare lateral (E2) | 1,5° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 3 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 3 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 27° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
|---|
| Denumire sort de la producător (H3) | NHC |
|---|
| Execuţia sculei (H4) | H |
|---|
| Acoperire/suprafaţă (H5) | NHC |
|---|
| Standard (J1) | DIN6535 |
|---|
| Număr standard sub formă de litere (J11) | HA |
|---|
