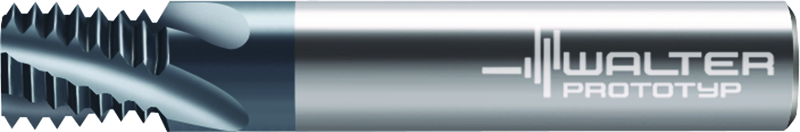

Freze de filetat din carbură metalică H5336006-UNJF10 5115534
Freze de filetat din carbură metalică • TMG Ni • NJ60 • TICN • ≤1,5xD • coadă DIN 6535 HA • threads per inch=32 • Dc=3,6mm
| Producător | Walter Prototyp |
|---|
| Cod producător | H5336006-UNJF10 |
|---|
| Cod articol | 5115534 |
|---|
| EAN | 4042446137151 |
|---|
| Tip | Freze de filetat din carbură metalică |
|---|
| Greutate netă | 0,021 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Prelucrare rentabilă şi fiabilă a aliajelor de Ni
- Fiabilitate ridicată datorită designului stabil
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Adâncime maximă de aşchiere (Lc) | 7,94 mm |
|---|
| Diametrul muchiei aşchietoare (Dc) | 3,6 mm |
|---|
| Diametrul de îmbinare (d1) | 6 mm |
|---|
| Dimensiunea filetului (DN) | UNJF #10-32 |
|---|
| Lungimea totală (l1) | 54 mm |
|---|
| Lungimea funcţională (l4) | 18 mm |
|---|
| Codificare sculă (Codificare) | H5336006-UNJF10 |
|---|
| Paşi pe ţol (Paşi pe ţol) | 32 |
|---|
| Numărul de dinţi (Z) | 3 |
|---|
| Diametru muchie aşchietoare 2 (A2) | 3,6 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 7,94 mm |
|---|
| Lungime în consolă (B3) | 18 mm |
|---|
| Lungime utilă (B4) | 7,94 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 54 mm |
|---|
| Lungime cap (B6) | 18 mm |
|---|
| Lungime funcţională (B71) | 54 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 60 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 6 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 36 mm |
|---|
| Tip de freză (D11) | T |
|---|
| Tip de filet (D31) | NJ |
|---|
| Număr de spire de filet per inch (D33) | 32 |
|---|
| Thread diameter nominal (D37) | 3,6 |
|---|
| Thread diameter size maximum (D38) | 3,6 |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,021 kg |
|---|
| Unghi de degajare lateral (E2) | 7,5° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 3 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 27° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | TICN |
|---|
| Execuţia sculei (H4) | H |
|---|
