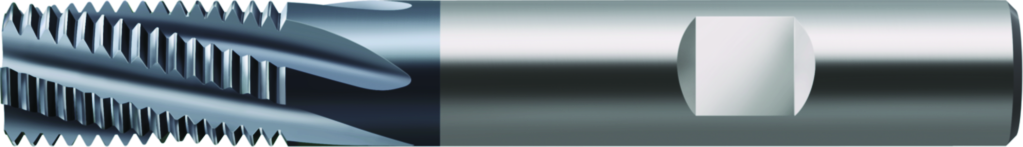

Freze de filetat din carbură metalică H5150106-M12X1.5 5115458
Freze de filetat din carbură metalică • TME • M60 • TICN • ≤2xD • coadă DIN 6535 HB • P=1,5mm • Dc=12mm
| Producător | Walter Prototyp |
|---|
| Cod producător | H5150106-M12X1.5 |
|---|
| Cod articol | 5115458 |
|---|
| EAN | 4042446135317 |
|---|
| Tip | Freze de filetat din carbură metalică |
|---|
| Greutate netă | 0,114 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Adâncime maximă de aşchiere (Lc) | 22,5 mm |
|---|
| Diametrul muchiei aşchietoare (Dc) | 12 mm |
|---|
| Diametrul de îmbinare (d1) | 12 mm |
|---|
| Dimensiunea filetului (DN) | MF 12X1.5 |
|---|
| Lungimea totală (l1) | 83 mm |
|---|
| Lungimea funcţională (l4) | 38 mm |
|---|
| Codificare sculă (Codificare) | H5150106-M12X1.5 |
|---|
| Pasul filetului (P) | 1,5 mm |
|---|
| Numărul de dinţi (Z) | 5 |
|---|
| Diametru muchie aşchietoare 2 (A2) | 12 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 22,5 mm |
|---|
| Lungime în consolă (B3) | 38 mm |
|---|
| Lungime utilă (B4) | 22,5 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 83 mm |
|---|
| Lungime cap (B6) | 38 mm |
|---|
| Lungime funcţională (B71) | 60,5 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 10 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 120 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 12 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 45 mm |
|---|
| Tip de freză (D11) | T |
|---|
| Tip de filet (D31) | M |
|---|
| Thread diameter nominal (D37) | 12 |
|---|
| Thread diameter size maximum (D38) | 12 |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,114 kg |
|---|
| Unghi de degajare lateral (E2) | 7,5° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 5 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 20° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | TICN |
|---|
| Execuţia sculei (H4) | H |
|---|
| Acoperire/suprafaţă (H5) | TiCN |
|---|
