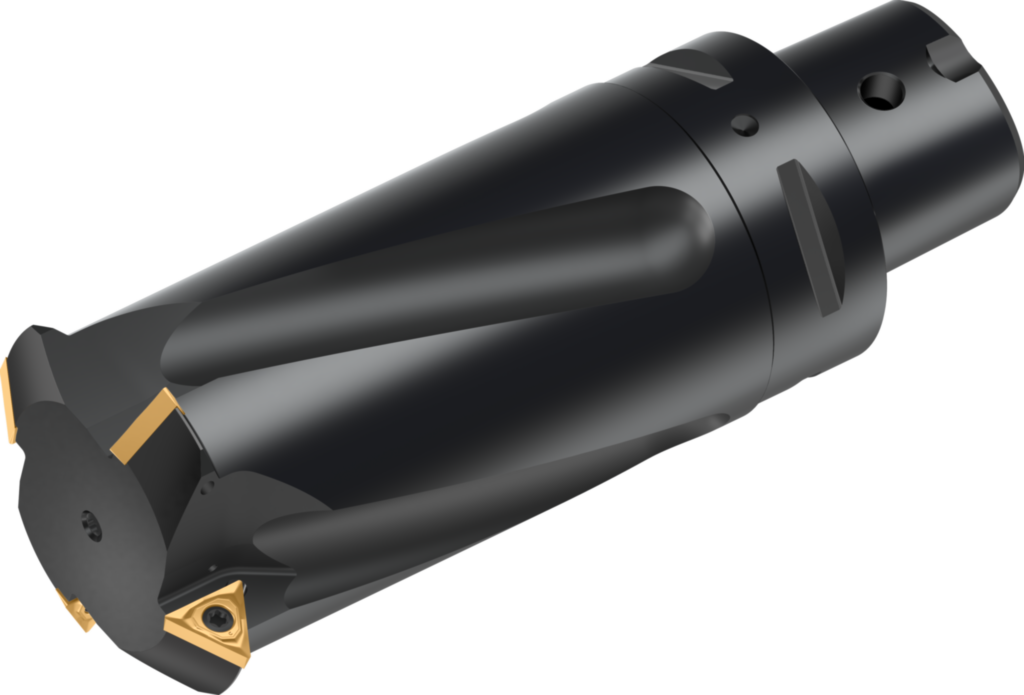

Freze de filetat cu plăcuţe amovibile T2713-73-C6-5-14 7356303
Freze de filetat cu plăcuţe amovibile T2713 • Walter Capto TM ISO 26623 • metric • ≤3xD • number of rings with inserts=1 • 3.50"
| Producător | Walter |
|---|
| Cod producător | T2713-73-C6-5-14 |
|---|
| Cod articol | 7356303 |
|---|
| EAN | 0893533730 |
|---|
| Tip | Freze de filetat cu plăcuţe amovibile |
|---|
| Greutate netă | 3,095 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| H – Materiale dure | Aplicație secundară |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 5 |
|---|
| Diametru de tăiere (Dc) | 73 mm |
|---|
| Diametrul de îmbinare (d1) | 63 mm |
|---|
| Mărimea diametrului filetului (DN) | M 85 |
|---|
| Lungimea funcţională (l3) | 125 mm |
|---|
| Lungimea totală (l1) | 169,7 mm |
|---|
| Codificare sculă (Codificare) | T2713-73-C6-5-14 |
|---|
| P max (Pmax) | 6 mm |
|---|
| Plăcuţe amovibile posibile (Tip) | P26300-14 .. |
|---|
| Numărul de dinţi (Z) | 5 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 73 mm |
|---|
| Diametrul corpului (A3) | 64,4 mm |
|---|
| Diametrul gâtului (A5) | 64,4 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 125 mm |
|---|
| Lungime în consolă (B3) | 125 mm |
|---|
| Lungime utilă (B4) | 125 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 169,7 mm |
|---|
| Lungime cap (B6) | 131,7 mm |
|---|
| Coadă, pe partea maşinii (C11) | CCS |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 630 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 63 mm |
|---|
| Lungime coadă (C4) | 38 mm |
|---|
| Tip de freză (D11) | T |
|---|
| Tip de filet (D31) | 3.50" |
|---|
| Pasul filetului (D32) | 6 mm |
|---|
| Număr de spire de filet per inch (D33) | 4 |
|---|
| Turaţie, maximă (D6) | 14500 1/min |
|---|
| Masă (greutate) (D7) | 3,095 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 5 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 5 |
|---|
| Număr de plăcuţe amovibile poziţia B (G15) | 5 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | S |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 3 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 2 |
|---|
