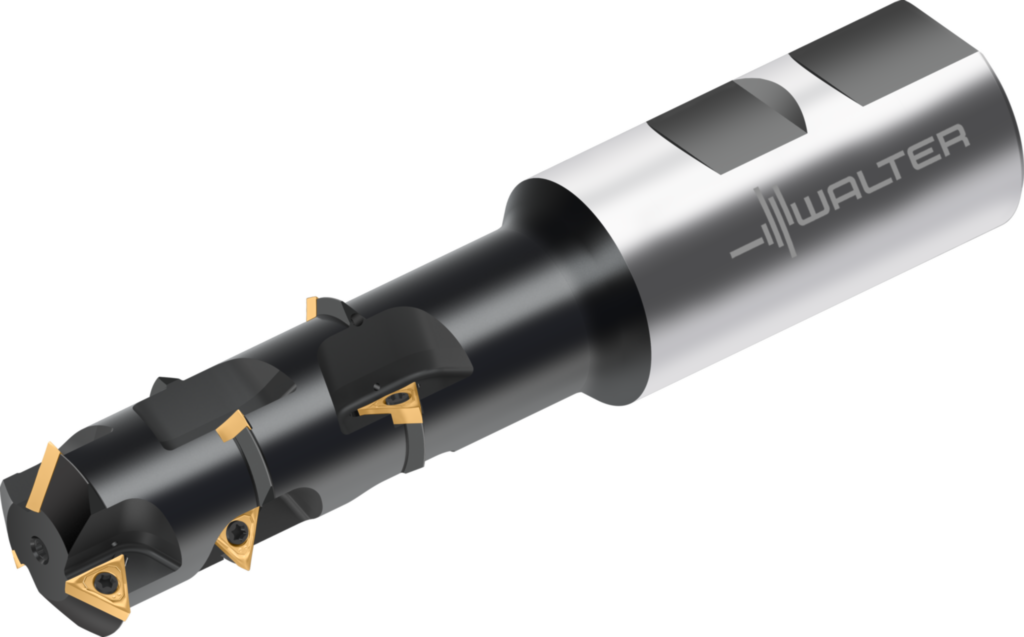

Freze de filetat cu plăcuţe amovibile T2711-40-W40-3-14-3-30 7013086
Freze de filetat cu plăcuţe amovibile T2711 • coadă DIN 1835 B • metric • ≤2xD • number of rings with inserts=3 • M 48
| Producător | Walter |
|---|
| Cod producător | T2711-40-W40-3-14-3-30 |
|---|
| Cod articol | 7013086 |
|---|
| EAN | 0833575730 |
|---|
| Tip | Freze de filetat cu plăcuţe amovibile |
|---|
| Greutate netă | 1,260 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| H – Materiale dure | Aplicație secundară |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 9 |
|---|
| Diametru de tăiere (Dc) | 40 mm |
|---|
| Diametrul de îmbinare (d1) | 40 mm |
|---|
| Mărimea diametrului filetului (DN) | M 48 |
|---|
| Lungimea funcţională (l3) | 103 mm |
|---|
| Lungimea totală (l1) | 186,7 mm |
|---|
| Codificare sculă (Codificare) | T2711-40-W40-3-14-3-30 |
|---|
| Distanţă între rândurile de dinţi (l21) | 30 mm |
|---|
| P max (Pmax) | 5 mm |
|---|
| Plăcuţe amovibile posibile (Tip) | P26300-14 .. |
|---|
| Numărul de dinţi (Z) | 3 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 40 mm |
|---|
| Diametrul corpului (A3) | 33 mm |
|---|
| Diametrul gâtului (A5) | 33 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 103 mm |
|---|
| Lungime în consolă (B3) | 110 mm |
|---|
| Lungime utilă (B4) | 103 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 186,7 mm |
|---|
| Lungime cap (B6) | 108,81 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 10 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 400 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 40 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 70 mm |
|---|
| Tip de freză (D11) | T |
|---|
| Tip de filet (D31) | M |
|---|
| Pasul filetului (D32) | 5 mm |
|---|
| Turaţie, maximă (D6) | 26000 1/min |
|---|
| Masă (greutate) (D7) | 1,26 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 3 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 9 |
|---|
| Număr de plăcuţe amovibile poziţia B (G15) | 9 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | S |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
